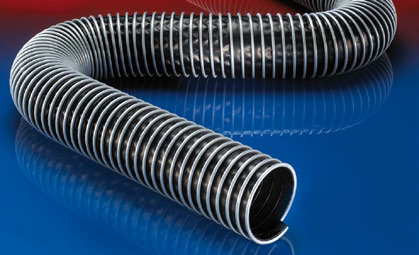

CP PE 457 EC
Elektricky vodivá hadice svorkového profilu z polyetylénu
Detaily produktu
APLIKACE
- flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna
- odsávací rameno
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
- prostor s nebezpečím výbuchu
VLASTNOSTI
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- velmi ohebná + stlačitelná 4:1
- bezpečně zalisovaná stěna díky svorkovému profilu
- dobrá odolnost vůči zásadám a kyselinám
- extrémně dobrá odolnost vůči chemikáliím
- elektricky vodivá stěna s povrchovým a el. odporem <10³Ω (v souladu s NFPA 652 <10⁶ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: odsávání hořlavých prachů (zóna 22 uvnitř), také pro použití v zóně 0 - 1 - 2 (plyny)
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -35°C až 80°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. stěna: elektricky vodivý polyethylen (PE)
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
- Nerezová ocel (INOX) svorka
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 62.00 | 0,490 | 0,270 | 18.00 | 0.60 |
| - / 55 | 67.00 | 0,460 | 0,250 | 20.00 | 0.65 |
| 2,36 / 60 | 72.00 | 0,440 | 0,220 | 20.00 | 0.70 |
| 2,5 / 63-65 | 77.00 | 0,420 | 0,200 | 22.00 | 0.76 |
| - / 70 | 82.00 | 0,400 | 0,180 | 22.00 | 0.81 |
| 3 / 75-76 | 87.00 | 0,380 | 0,160 | 24.00 | 0.86 |
| - / 80 | 92.00 | 0,365 | 0,140 | 24.00 | 0.92 |
| 3,5 / 89-90 | 102.00 | 0,340 | 0,100 | 26.00 | 1.02 |
| 4 / 100-102 | 112.00 | 0,225 | 0,085 | 28.00 | 0.82 |
| - / 110 | 122.00 | 0,210 | 0,075 | 30.00 | 0.90 |
| 4,5 / 114-115 | 127.00 | 0,205 | 0,070 | 32.00 | 0.94 |
| 4,72 / 120 | 132.00 | 0,200 | 0,065 | 32.00 | 0.98 |
| 5 / 125-127 | 137.00 | 0,195 | 0,060 | 34.00 | 1.00 |
| 6 / 150-152 | 162.00 | 0,120 | 0,035 | 38.00 | 0.82 |
| 6,3 / 160 | 172.00 | 0,115 | 0,030 | 40.00 | 0.84 |
| 7 / 178-180 | 192.00 | 0,110 | 0,025 | 44.00 | 0.94 |
| 8 / 200-203 | 212.00 | 0,100 | 0,020 | 48.00 | 0.80 |
| - / 250 | 262.00 | 0,070 | 0,015 | 58.00 | 0.99 |
| 10 / 254 | 266.00 | 0,065 | 0,015 | 59.00 | 1.01 |
| - / 300 | 312.00 | 0,060 | 0,010 | 68.00 | 1.18 |
| 12 / 305 | 317.00 | 0,055 | 0,010 | 69.00 | 1.21 |
| - / 315 | 327.00 | 0,050 | 0,010 | 71.00 | 1.25 |
| - / 350 | 362.00 | 0,045 | 0,010 | 78.00 | 1.38 |
| 14 / 356 | 368.00 | 0,040 | 0,010 | 79.00 | 1.41 |
| - / 400 | 412.00 | 0,040 | 0,005 | 88.00 | 1.57 |
| 16 / 405-406 | 418.00 | 0,035 | 0,005 | 89.00 | 1.60 |
| - / 450 | 462.00 | 0,035 | 0,005 | 98.00 | 1.77 |
| - / 600 | 612.00 | 0,025 | 0,005 | 128.00 | 2.36 |
| - / 800 | 812.00 | 0,015 | 0,001 | 168.00 | 3.12 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
