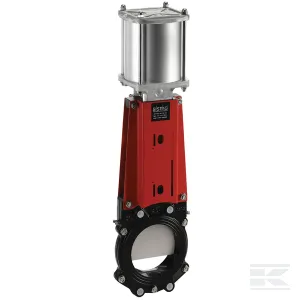

Originální WEY - deskové šoupátko VNC s pneumatickým ovládáním

Zvláštnosti
  • Mezipřírubové šoupátko s ovládáním pomocí dvojčinného pneumatického válce
  • Těsnost průchodu trubky díky utěsnění na úzké straně desky
  • Nastavitelné příčné těsnění brání úniku média směrem ven
  • Deska šoupátka ve tvaru břitů odstřihuje pevné předměty
  • Díky škrabákovým lištám a speciální geometrii desky se netvoří usazeniny
Použití
  • Bioplynové stanice: zbytky potravin, kejda, cíleně pěstovaná biomasa apod.
  • Čističky: surová odpadní voda, surový kal, fekálie, apod.
  • Cukrovarnictví: myčky na řepu apod.
  • Potravinářský průmysl: dopravníky obilí, zeleniny apod.
  • Průmysl papíru a celulózy
Vlastnosti
  • Ovládací tlak 6 až 8 barů u válce
  • Pneumatický válec s tlumením uzavírání zabraňuje vzniku tlakových rázů
  • Materiál pouzdra: GG25 s povrchem z epoxidového plastu EKB
  • Nosič nástavby: ušlechtilá ocel s povrchem z epoxidového plastu EKB
  • Deska: ušlechtilá ocel 1.4404
  • Vřeteno / pístnice: ušlechtilá ocel 1.4404
  • Utěsnění: EPDM
  • Teplotní rozsah: -20 až +130 °C
Technická informace
  • Otvor příruby: PN 10/16 - zkouška podle EN 1092 / ISO 7005
  • Konstrukční délka: EN 558-1 / ISO 5752 řada 20
  • Na vyžádání lze dodat i jiná provedení
Výhody
  • Dokonale vodotěsné
  • Dlouhá životnost
  • Vysoká provozní bezpečnost

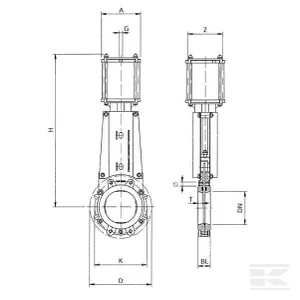

Výrobek
Jednotka

Jmenovitý průměr průchozího otvoru

DN

Maximální pracovní tlak

Vnější průměr příruby

D

Vzdálenost montážních šroubů/otvorů příruby

K

Průměr závitu příruby montážních šroubů/otvorů

Ø

Tloušťka příruby

BL

Vzdálenost středu průchozího otvoru od konce páky

H

Vnější průměr válce

Z

Celková šířka válce

A

Průměr montážního závitu válce

G
Kus
150 mm
10 BAR
285 mm
240 mm
M20
56 mm
698 mm
160 mm
180 mm
1/4 Inch

Nejprodávanější

dn150vncn 1
Deskové šoupátko pneum. DN150
Externí sklad
Kód: 2530

39 497,03 Kč
(32 642,17 Kč bez DPH)
1 položek celkem
dn150vncn 1
32 642,17 Kč bez DPH
39 497,03 Kč
Kód: 2530
