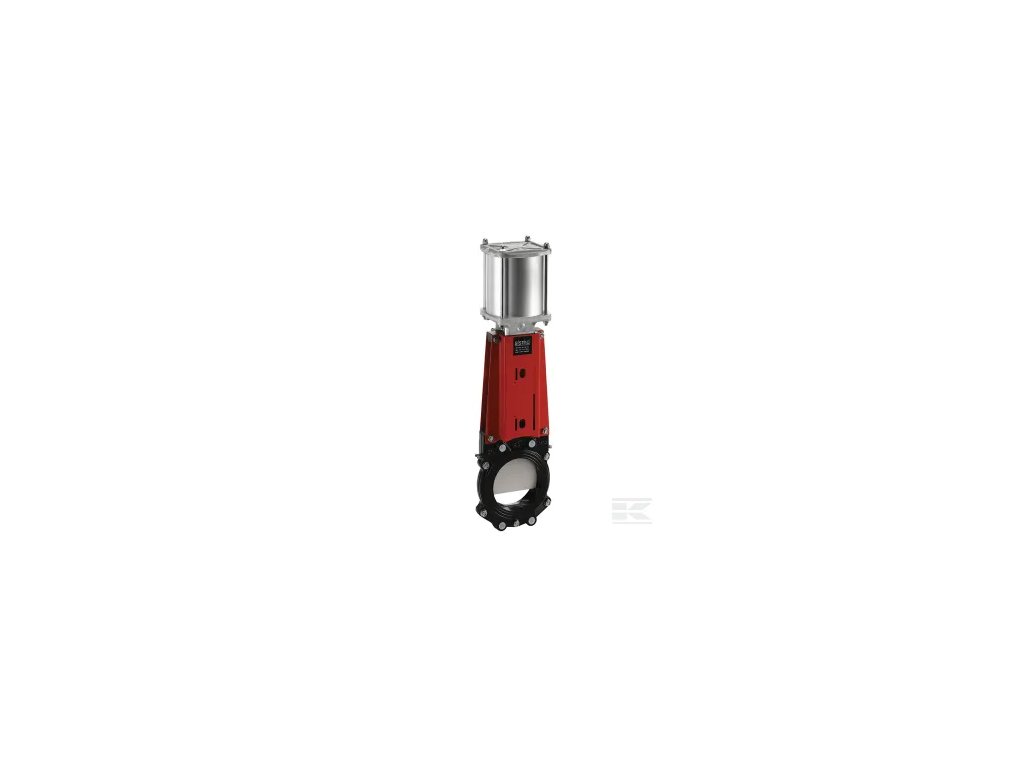

Deskové šoupátko pneum. DN150

Kód: 2530
Neohodnoceno
Značka: WEY
32 642,17 Kč 26 977 Kč bez DPH
Externí sklad
Můžeme doručit do:
26.6.2024

Detailní informace

Detailní popis produktu

Číslo položky
DN150VNCN
EAN
Jednotka
Kus
Zvláštnosti
  • Mezipřírubové šoupátko s ovládáním pomocí dvojčinného pneumatického válce
  • Těsnost průchodu trubky díky utěsnění na úzké straně desky
  • Nastavitelné příčné těsnění brání úniku média směrem ven
  • Deska šoupátka ve tvaru břitů odstřihuje pevné předměty
  • Díky škrabákovým lištám a speciální geometrii desky se netvoří usazeniny
Použití
  • Bioplynové stanice: zbytky potravin, kejda, cíleně pěstovaná biomasa apod.
  • Čističky: surová odpadní voda, surový kal, fekálie, apod.
  • Cukrovarnictví: myčky na řepu apod.
  • Potravinářský průmysl: dopravníky obilí, zeleniny apod.
  • Průmysl papíru a celulózy
Vlastnosti
  • Ovládací tlak 6 až 8 barů u válce
  • Pneumatický válec s tlumením uzavírání zabraňuje vzniku tlakových rázů
  • Materiál pouzdra: GG25 s povrchem z epoxidového plastu EKB
  • Nosič nástavby: ušlechtilá ocel s povrchem z epoxidového plastu EKB
  • Deska: ušlechtilá ocel 1.4404
  • Vřeteno / pístnice: ušlechtilá ocel 1.4404
  • Utěsnění: EPDM
  • Teplotní rozsah: -20 až +130 °C
Technická informace
  • Otvor příruby: PN 10/16 - zkouška podle EN 1092 / ISO 7005
  • Konstrukční délka: EN 558-1 / ISO 5752 řada 20
  • Na vyžádání lze dodat i jiná provedení
Výhody
  • Dokonale vodotěsné
  • Dlouhá životnost
  • Vysoká provozní bezpečnost
DN: Jmenovitý průměr průchozího otvoru
150 mm
Maximální pracovní tlak
10 BAR
D: Vnější průměr příruby
285 mm
K: Vzdálenost montážních šroubů/otvorů příruby
240 mm
Ø: Průměr závitu příruby montážních šroubů/otvorů
M20
BL: Tloušťka příruby
56 mm
H: Vzdálenost středu průchozího otvoru od konce páky
698 mm
Z: Vnější průměr válce
160 mm
A: Celková šířka válce
180 mm
G: Průměr montážního závitu válce
1/4 Inch
