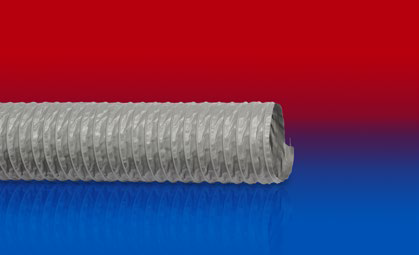

PROTAPE® PVC 371 (MD)
PVC ventilační hadice, středně těžká
Detaily produktu
APLIKACE
- flexibilní hadice na vzduch
- odsávání výparů vznikajících při svařování
- odsávací rameno
- živočišná výroba: ventilace stájí, stodol
- stavební průmysl: odvětrávání tunelů
- autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení
VLASTNOSTI
- vyztuženo tkaninou
- středně odolná
- velmi ohebná + stlačitelná 6:1
- dobrá odolnost vůči zásadám a kyselinám
- Stěna samozhášecí dle NF P 92-503 M2
- odpovídá směrnici RoHS
TEPLOTNÍ ROZSAH
- -10°C až 80°C
- krátkodobě až 110°C
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- šedá (standart), černá (standard)
KONSTRUKCE
- PROTAPE® hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. Páska s textilní výztuhou; stěna: PVC potažená tkanina
- 3. šířka stěny 0,25 mm cca.
Šedá:
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 56.00 | 0,265 | 0,160 | 30.00 | 0.13 |
| 2,36 / 60 | 65.00 | 0,220 | 0,120 | 36.00 | 0.18 |
| - / 70 | 76.00 | 0,200 | 0,100 | 42.00 | 0.21 |
| 3 / 75-76 | 83.00 | 0,175 | 0,090 | 45.00 | 0.22 |
| - / 80 | 87.00 | 0,165 | 0,090 | 48.00 | 0.24 |
| 3,5 / 89-90 | 96.00 | 0,150 | 0,075 | 53.00 | 0.26 |
| 4 / 100-102 | 109.00 | 0,130 | 0,055 | 60.00 | 0.30 |
| - / 110 | 118.00 | 0,120 | 0,050 | 66.00 | 0.27 |
| 4,72 / 120 | 128.00 | 0,110 | 0,045 | 72.00 | 0.29 |
| 5 / 125-127 | 133.00 | 0,105 | 0,040 | 75.00 | 0.31 |
| 5,5 / 140 | 148.00 | 0,095 | 0,040 | 84.00 | 0.34 |
| 6 / 150-152 | 159.00 | 0,090 | 0,040 | 90.00 | 0.37 |
| 6,3 / 160 | 168.00 | 0,085 | 0,020 | 96.00 | 0.39 |
| 7 / 178-180 | 189.00 | 0,070 | 0,020 | 107.00 | 0.44 |
| 8 / 200-203 | 208.00 | 0,065 | 0,020 | 120.00 | 0.49 |
| - / 250 | 260.00 | 0,050 | 0,015 | 150.00 | 0.61 |
| 10 / 254 | 264.00 | 0,050 | 0,015 | 153.00 | 0.61 |
| - / 300 | 311.00 | 0,045 | 0,010 | 180.00 | 0.76 |
| 12 / 305 | 315.00 | 0,045 | 0,010 | 183.00 | 0.77 |
| - / 350 | 361.00 | 0,040 | 0,010 | 210.00 | 0.87 |
| - | 367.00 | 0,040 | 0,010 | 214.00 | 0.88 |
| - / 400 | 410.00 | 0,035 | 0,005 | 240.00 | 1.00 |
| 16 / 405-406 | 416.00 | 0,035 | 0,005 | 243.00 | 1.02 |
| - / 500 | 512.00 | 0,030 | 0,005 | 300.00 | 1.26 |
| 20 / 508 | 519.00 | 0,030 | 0,005 | 305.00 | 1.28 |
| - / 600 | 614.00 | 0,020 | 0,005 | 360.00 | 1.51 |
Černá:
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 56.00 | 0,265 | 0,160 | 30.00 | 0.13 |
| 2,36 / 60 | 65.00 | 0,220 | 0,120 | 36.00 | 0.18 |
| - / 70 | 76.00 | 0,200 | 0,100 | 42.00 | 0.21 |
| 3 / 75-76 | 83.00 | 0,175 | 0,090 | 45.00 | 0.22 |
| - / 80 | 87.00 | 0,165 | 0,090 | 48.00 | 0.24 |
| 3,5 / 89-90 | 96.00 | 0,150 | 0,075 | 53.00 | 0.26 |
| 4 / 100-102 | 109.00 | 0,130 | 0,055 | 60.00 | 0.30 |
| - / 110 | 118.00 | 0,120 | 0,050 | 66.00 | 0.27 |
| 4,72 / 120 | 128.00 | 0,110 | 0,045 | 72.00 | 0.29 |
| 5 / 125-127 | 133.00 | 0,105 | 0,040 | 75.00 | 0.31 |
| 5,5 / 140 | 148.00 | 0,095 | 0,040 | 84.00 | 0.34 |
| 6 / 150-152 | 159.00 | 0,090 | 0,040 | 90.00 | 0.37 |
| 6,3 / 160 | 168.00 | 0,085 | 0,020 | 96.00 | 0.39 |
| 7 / 178-180 | 189.00 | 0,070 | 0,020 | 107.00 | 0.44 |
| 8 / 200-203 | 208.00 | 0,065 | 0,020 | 120.00 | 0.49 |
| - / 250 | 260.00 | 0,050 | 0,015 | 150.00 | 0.61 |
| 10 / 254 | 264.00 | 0,050 | 0,015 | 153.00 | 0.61 |
| - / 300 | 311.00 | 0,045 | 0,010 | 180.00 | 0.76 |
| 12 / 305 | 315.00 | 0,045 | 0,010 | 183.00 | 0.77 |
| - / 350 | 361.00 | 0,040 | 0,010 | 210.00 | 0.87 |
| 14 / 356 | 367.00 | 0,040 | 0,010 | 214.00 | 0.88 |
| - / 400 | 410.00 | 0,035 | 0,005 | 240.00 | 1.00 |
| 16 / 405-406 | 416.00 | 0,035 | 0,005 | 243.00 | 1.02 |
| - / 500 | 512.00 | 0,030 | 0,005 | 300.00 | 1.26 |
| 20 / 508 | 519.00 | 0,030 | 0,005 | 305.00 | 1.28 |
| - / 600 | 614.00 | 0,020 | 0,005 | 360.00 | 1.51 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
