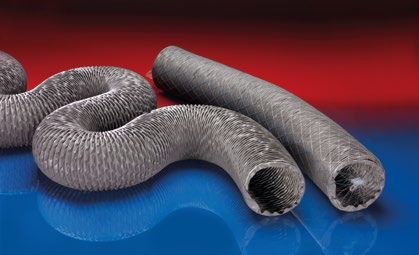

PROTAPE® PVC 371 HT (LD)
PVC ventilační hadice (do +120°C)
Detaily produktu
APLIKACE
- flexibilní hadice na vzduch
- odsávání výparů vznikajících při svařování
- odsávací rameno
- stavební průmysl: odvětrávání tunelů
- vytápění stanů, letištních prostor, topení pro stavební stany
- topení, přívod čerstvého vzduchu
VLASTNOSTI
- vyztuženo tkaninou
- super lehká
- velmi ohebná + stlačitelná 6:1
- velmi dobrá odolnost vysokým teplotám
- dobrá odolnost vůči zásadám a kyselinám
- dobrá odolnost vůči chemikáliím
- Stěna samozhášecí dle NF P 92-503 M1
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -10°C až 110°C
- krátkodobě až 120°C
KONSTRUKCE
- PROTAPE® hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. Páska s textilní výztuhou; stěna: PVC potažená tkanina
- 3. šířka stěny 0,25 mm cca.
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
- šedá (standart)
- zákaznické značení produktu
- Stlačené balení v plastikovém obalu (nízké náklady na přepravu, minimální skladovací velikost)
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Rozměry skladem (M) | Výrobní délky (M) |
| 2 / 50-51 | 54.00 | 0,240 | 0,145 | 29.00 | 0.12 | - | 7,5 10 15 |
| 3 / 75-76 | 79.00 | 0,160 | 0,080 | 41.00 | 0.18 | - | 10 |
| - / 80 | 83.00 | 0,150 | 0,080 | 43.00 | 0.19 | - | 7,5 10 |
| 3,5 / 89-90 | 93.00 | 0,135 | 0,070 | 48.00 | 0.20 | - | 7,5 10 |
| 4 / 100-102 | 105.00 | 0,120 | 0,050 | 54.00 | 0.24 | - | 7,5 10 15 |
| 5 / 125-127 | 130.00 | 0,095 | 0,035 | 67.00 | 0.32 | - | 7,5 10 15 |
| 5,5 / 140 | 143.00 | 0,085 | 0,035 | 73.00 | 0.35 | - | 7,5 10 |
| 6 / 150-152 | 155.00 | 0,080 | 0,035 | 79.00 | 0.37 | - | 7,5 10 15 |
| 6,3 / 160 | 163.00 | 0,075 | 0,020 | 83.00 | 0.44 | - | 7,5 10 15 |
| 7 / 178-180 | 183.00 | 0,065 | 0,020 | 93.00 | 0.54 | - | 7,5 10 15 |
| 8 / 200-203 | 206.00 | 0,600 | 0,020 | 105.00 | 0.60 | - | 7,5 10 15 |
| 10 / 254 | 258.00 | 0,045 | 0,015 | 131.00 | 0.79 | - | 7,5 10 |
| 12 / 305 | 309.00 | 0,040 | 0,010 | 157.00 | 0.95 | - | 7,5 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
