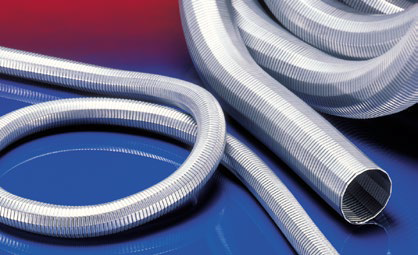

METAL HOSE 375
Kovová hadice, sací (do +120°C)
Detaily produktu
APLIKACE
- hadice s vysokou propustností na vzduch, abrazivní a sypké materiály, brusiva, granulát
- odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy
- prostor s nebezpečím výbuchu
- odsávání dřevěného prachu, hoblin, pilin
- papírový mlýn, papírový a celulózový průmysl, balící stroj: odsávání odřezků
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
VLASTNOSTI
- odolná vůči abrazi
- elektricky vodivá stěna s povrchovým a el. odporem <10³Ω (v souladu s NFPA 652 <10⁶ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř)
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- do 120°C
KONSTRUKCE
- Kovová hadice
- 1. profilovaný kovový pás, galvanická ocel
- 2. zahnutý profil
- 3. těsnění: speciální vlákno
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- bez těsnění, nebo s pryžovým těsněním
| Vnitřní průměr (IN/MM) | Průměr (MM) | Přetlak (BAR) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 20 | 24.00 | 90.00 | 0.34 | 2,5 5 10 |
| 1 / 25 | 29.00 | 98.00 | 0.42 | - |
| - / 30 | 34.00 | 115.00 | 0.50 | 2,5 5 10 |
| 1,25 / 32 | 36.00 | 124.00 | 0.53 | - |
| 1,36 / 35 | 39.00 | 133.00 | 0.58 | - |
| 1,5 / 38 | 42.00 | 136.00 | 0.63 | 2,5 5 10 |
| - / 40 | 45.00 | 135.00 | 0.70 | - |
| 1,75 / 44-45 | 50.00 | 143.00 | 0.74 | 2,5 5 10 |
| 2 / 50-51 | 55.00 | 155.00 | 0.81 | - |
| - / 55 | 60.00 | 173.00 | 0.90 | 2,5 5 10 |
| 2,36 / 60 | 66.00 | 185.00 | 1.01 | - |
| 2,5 / 63-65 | 71.00 | 198.00 | 1.09 | - |
| - / 70 | 76.00 | 205.00 | 1.17 | - |
| 3 / 75-76 | 81.00 | 218.00 | 1.25 | - |
| - / 80 | 86.00 | 230.00 | 1.33 | - |
| 3,5 / 89-90 | 97.00 | 235.00 | 1.78 | 2,5 5 10 |
| 4 / 100-102 | 107.00 | 250.00 | 1.98 | - |
| - / 110 | 117.00 | 275.00 | 2.17 | 2,5 5 10 |
| 4,72 / 120 | 127.00 | 320.00 | 2.36 | - |
| 5 / 125-127 | 132.00 | 338.00 | 2.45 | - |
| - / 130 | 139.00 | 345.00 | 2.86 | - |
| 5,5 / 140 | 149.00 | 360.00 | 3.07 | - |
| 6 / 150-152 | 159.00 | 385.00 | 3.29 | - |
| 6,3 / 160 | 169.00 | 410.00 | 3.50 | - |
| - / 170 | 179.00 | 435.00 | 3.72 | 2,5 5 10 |
| 7 / 178-180 | 189.00 | 455.00 | 3.93 | - |
| 8 / 200-203 | 211.00 | 460.00 | 5.22 | - |
| - / 225 | 236.00 | 518.00 | 5.86 | - |
| - / 250 | 261.00 | 575.00 | 6.50 | - |
| - / 275 | 286.00 | 633.00 | 7.13 | - |
| - / 300 | 311.00 | 700.00 | 7.78 | - |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
