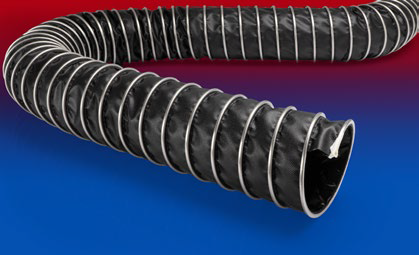

CP PTFE/HYP-INOX 472 EC
Elektricky vodivá hadice ze svorkového profilu, dvojvrstvá, vysoká odolnost na chemikálie (do +170°C)
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch, prach, sypké materiály a vlákna
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
- prostor s nebezpečím výbuchu
VLASTNOSTI
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná 4:1
- velmi dobrá odolnost vysokým teplotám
- antiadhezní
- dobrá odolnost vůči zásadám a kyselinám
- extrémně dobrá odolnost vůči chemikáliím
- povrchový odpor PTFE film <10⁶
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: odsávání hořlavých prachů (zóna 22 uvnitř), také pro použití v zóně 0 - 1 - 2 (plyny)
- REACH dle --> Technologie / Technické informace / REACH
- odpovídá směrnici RoHS
TEPLOTNÍ ROZSAH
- -40°C až 170°C
KONSTRUKCE
- CP konstrukce
- klipový profil pro podporu spirály: nerezová ocel (INOX)
- stěna: interiér - vrstva PTFE, exteriér - CSM povrstvený polyesterovým vláknem
- TEFLON® je registrovaná ochranná známka společnosti DuPont.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 62.00 | 0,410 | 0,300 | 18.00 | 0.84 |
| 2,36 / 60 | 72.00 | 0,370 | 0,250 | 20.00 | 0.99 |
| 2,5 / 63-65 | 77.00 | 0,355 | 0,230 | 22.00 | 1.06 |
| - / 70 | 82.00 | 0,340 | 0,210 | 22.00 | 1.13 |
| 3 / 75-76 | 87.00 | 0,325 | 0,180 | 24.00 | 1.21 |
| - / 80 | 92.00 | 0,315 | 0,160 | 24.00 | 1.29 |
| 3,5 / 89-90 | 102.00 | 0,290 | 0,110 | 26.00 | 1.43 |
| 4 / 100-102 | 112.00 | 0,195 | 0,100 | 28.00 | 1.16 |
| - / 110 | 122.00 | 0,185 | 0,085 | 30.00 | 1.26 |
| 4,5 / 114-115 | 127.00 | 0,180 | 0,080 | 32.00 | 1.31 |
| 4,72 / 120 | 132.00 | 0,175 | 0,075 | 32.00 | 1.37 |
| 5 / 125-127 | 137.00 | 0,170 | 0,070 | 34.00 | 1.43 |
| - / 130 | 142.00 | 0,165 | 0,060 | 34.00 | 1.48 |
| 5,5 / 140 | 152.00 | 0,160 | 0,050 | 36.00 | 1.59 |
| 6 / 150-152 | 162.00 | 0,110 | 0,040 | 38.00 | 1.19 |
| 6,3 / 160 | 172.00 | 0,105 | 0,035 | 40.00 | 1.27 |
| - / 170 | 182.00 | 0,100 | 0,035 | 42.00 | 1.35 |
| 7 / 178-180 | 192.00 | 0,095 | 0,030 | 44.00 | 1.42 |
| 8 / 200-203 | 212.00 | 0,090 | 0,025 | 48.00 | 1.58 |
| - / 225 | 237.00 | 0,085 | 0,020 | 54.00 | 1.77 |
| - / 250 | 262.00 | 0,065 | 0,020 | 58.00 | 1.96 |
| 10 / 254 | 266.00 | 0,065 | 0,020 | 59.00 | 1.99 |
| - / 300 | 312.00 | 0,055 | 0,010 | 68.00 | 2.34 |
| - / 315 | 327.00 | 0,055 | 0,010 | 71.00 | 2.46 |
| 14 / 356 | 368.00 | 0,040 | 0,010 | 79.00 | 2.77 |
| - / 400 | 412.00 | 0,040 | 0,010 | 88.00 | 3.10 |
| - / 450 | 462.00 | 0,035 | 0,005 | 98.00 | 3.87 |
| - / 500 | 512.00 | 0,030 | 0,005 | 108.00 | 3.87 |
| - / 600 | 612.00 | 0,020 | 0,005 | 128.00 | 4.63 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
