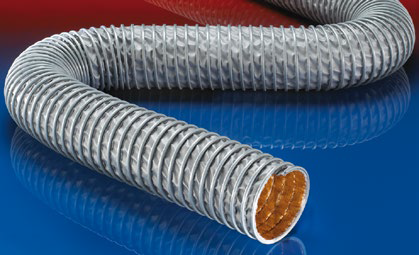

CP KAPTON® 476
Hadice na vysoké teploty ze svorkového profilu (do +400°C)
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém
- testovací lavice motorů, měření emisí
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
- měchy, kompenzátory
VLASTNOSTI
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná 4:1
- velmi dobrá odolnost vysokým teplotám
- dobrá odolnost vůči zásadám a kyselinám
- extrémně dobrá odolnost vůči chemikáliím
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -60°C až 400°C
KONSTRUKCE
- CP konstrukce
- klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- stěna: Kapton® laminovaná tkanina ze skleněného vlákna
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- Nerezová ocel (INOX) svorka
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 62.00 | 0,520 | 0,370 | 18.00 | 0.68 |
| - / 55 | 67.00 | 0,495 | 0,340 | 20.00 | 0.74 |
| 2,36 / 60 | 72.00 | 0,475 | 0,310 | 20.00 | 0.80 |
| 2,5 / 63-65 | 77.00 | 0,455 | 0,285 | 22.00 | 0.86 |
| 3 / 75-76 | 87.00 | 0,415 | 0,225 | 24.00 | 0.98 |
| - / 80 | 92.00 | 0,400 | 0,210 | 24.00 | 1.04 |
| 3,5 / 89-90 | 102.00 | 0,370 | 0,195 | 26.00 | 1.16 |
| 4 / 100-102 | 112.00 | 0,250 | 0,160 | 28.00 | 0.95 |
| - / 110 | 122.00 | 0,235 | 0,130 | 30.00 | 1.04 |
| 4,5 / 114-115 | 127.00 | 0,230 | 0,120 | 32.00 | 1.09 |
| 4,72 / 120 | 132.00 | 0,225 | 0,113 | 32.00 | 1.13 |
| 5 / 125-127 | 137.00 | 0,215 | 0,105 | 34.00 | 1.18 |
| 5,5 / 140 | 152.00 | 0,200 | 0,075 | 36.00 | 1.31 |
| 6 / 150-152 | 162.00 | 0,140 | 0,070 | 38.00 | 0.95 |
| 6,3 / 160 | 172.00 | 0,135 | 0,056 | 40.00 | 1.01 |
| 6,5 / 165 | 177.00 | 0,130 | 0,056 | 41.00 | 1.04 |
| - / 170 | 182.00 | 0,130 | 0,056 | 42.00 | 1.07 |
| 7 / 178-180 | 192.00 | 0,125 | 0,048 | 44.00 | 1.13 |
| 8 / 200-203 | 212.00 | 0,115 | 0,040 | 48.00 | 1.25 |
| - / 250 | 262.00 | 0,080 | 0,027 | 58.00 | 1.56 |
| - / 300 | 312.00 | 0,070 | 0,016 | 68.00 | 1.86 |
| - / 315 | 327.00 | 0,070 | 0,016 | 71.00 | 1.95 |
| - / 350 | 362.00 | 0,055 | 0,015 | 78.00 | 2.16 |
| - / 500 | 512.00 | 0,040 | 0,005 | 110.00 | 3.07 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
