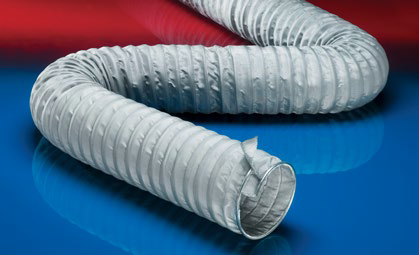

CP HITEX 485
Hadice na vysoké teploty ze svorkového profilu, vícevrstvá, izolační, odolná nízkým tlakům (do +550°C)
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém
- testovací lavice motorů, měření emisí
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
- měchy, kompenzátory
VLASTNOSTI
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná
- izolování
- vhodná pro lehký přetlak
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -60°C až 500°C
- krátkodobě až 550°C
KONSTRUKCE
- CP konstrukce
- klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- vícevrstvá stěna hadice
- stěna: interiér i exteriér - speciální materiál povrstvený skelnými vlákny
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- Nerezová ocel (INOX) svorka
| Vnitřní průměr (IN/MM) | Průměr (MM) | Podtlak (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 4 / 100-102 | 115.00 | 0,150 | 53.00 | 1.64 |
| 4,5 / 114-115 | 130.00 | 0,120 | 60.00 | 1.86 |
| 4,72 / 120 | 135.00 | 0,110 | 61.00 | 1.94 |
| 5 / 125-127 | 140.00 | 0,100 | 63.00 | 2.02 |
| - / 130 | 145.00 | 0,095 | 65.00 | 2.09 |
| 5,5 / 140 | 155.00 | 0,075 | 69.00 | 2.24 |
| 6 / 150-152 | 165.00 | 0,060 | 73.00 | 1.86 |
| 6,3 / 160 | 175.00 | 0,055 | 77.00 | 1.98 |
| - / 175 | 190.00 | 0,050 | 83.00 | 2.16 |
| 7 / 178-180 | 195.00 | 0,050 | 85.00 | 2.22 |
| 8 / 200-203 | 215.00 | 0,040 | 93.00 | 2.46 |
| - / 225 | 240.00 | 0,030 | 103.00 | 2.75 |
| - / 250 | 265.00 | 0,030 | 113.00 | 3.05 |
| - / 300 | 315.00 | 0,020 | 133.00 | 3.64 |
| 12 / 305 | 320.00 | 0,020 | 135.00 | 3.71 |
| - / 350 | 365.00 | 0,015 | 153.00 | 4.23 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
