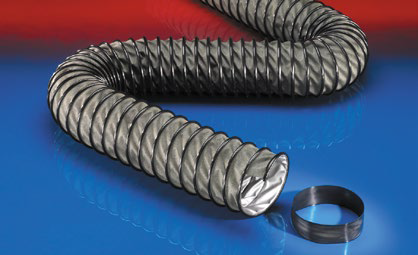

CP ARAMID 461 PROTECT
Hadice na odvod výfukových plynů, odolná vibracím, vnější ochrana profilu
Detaily produktu
APLIKACE
- flexibilní hadice na horký vzduch
- odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém
- testovací lavice motorů, měření emisí
VLASTNOSTI
- vnější ochranný profil vyroben z elastického materiálu
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná
- odolná vibracím
- velmi dobrá odolnost vysokým teplotám
- dobrá odolnost vůči chemikáliím
- samozhášecí
- aramidová stěna: Požární třída M1 dle UNE 23.727-90
- obsahuje 1 ochranný pásek spony a 2 záslepky konců
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- teplota výfukových plynů až 300°C *
- * při správném použití adekvátního výfukového nástavce a dostatečném přísunu vzduch (50% cca.).
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. stěna speciálně potažená tkaninou odolnou vysokým teplotám
- 3. pevně upnutý oděruvzdorný a nárazuvzdorný profil vyrobený z elastifikovaného vysokoteplotního plastu
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- speciální barva: barevná spirála
- Nerezová ocel (INOX) svorka
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 3 / 75-76 | 89.00 | 0,420 | 0,230 | 48.00 | 0.87 | - |
| - / 80 | 94.00 | 0,405 | 0,200 | 49.00 | 0.92 | - |
| 4 / 100-102 | 114.00 | 0,250 | 0,120 | 58.00 | 0.88 | - |
| 5 / 125-127 | 139.00 | 0,220 | 0,085 | 70.00 | 1.09 | - |
| 6 / 150-152 | 164.00 | 0,140 | 0,050 | 81.00 | 1.05 | - |
| 8 / 200-203 | 214.00 | 0,115 | 0,030 | 103.00 | 1.29 | - |
| - / 250 | 264.00 | 0,080 | 0,025 | 125.00 | 1.64 | - |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
