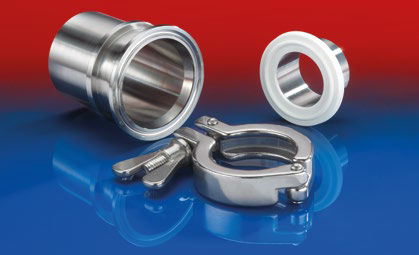

CONNECT TRI-CLAMP FITTING 245
TRI-clamp adaptéry dle DIN 32676 a ISO 2852
Detaily produktu
APLIKACE
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- paletovací lis, lis na tablety
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
VLASTNOSTI
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
KONSTRUKCE
- koncovka: nerezová ocel 1.4404 (ražená) = AISI 316L
- odpovídající příslušenství: těsnění (silikonové bílé, FDA), adaptér (ušlechtilá ocel 1.4404 s razítkem), spona (z nerezové oceli)
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
- plynotěsná a vodotěsná díky pevně zalitým koncovkám
ADAPTÉR TRI-CLAMP DIN 32676; NEREZOVÁ OCEL 1.4404 (RAŽENÁ) = AISI 316L; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Číslo produktu | Velikost (MM) | Velikost (Celní) | Vnější průměr příruby (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | 25 | - | 50,5 | 0,090 | Ø 25 |
| 2 | 32 | - | 50,5 | 0,090 | Ø 32 |
| 3 | 40 | - | 50,5 | 0,080 | Ø 40 |
| 4 | 50 | - | 64,0 | 0,160 | Ø 51 |
| 5 | 65 | - | 91,0 | 0,180 | Ø 65 |
| 6 | 80 | - | 106,0 | 0,380 | Ø 80 |
| 7 | 100 | - | 119,0 | 0,420 | Ø 101 |
| 8 | 150 | - | 183 | 1,200 | Ø 151 |
ADAPTÉR TRI-CLAMP ISO 2852; NEREZOVÁ OCEL 1.4404 (RAŽENÁ) = AISI 316L; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Číslo produktu | Velikost (MM) | Velikost (Celní) | Vnější průměr příruby (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | - | 1" | 50,5 | 0,09 | Ø 25 |
| 2 | - | 1 1/2" | 50,5 | 0,11 | Ø 40 |
| 3 | - | 2" | 64,0 | 0,16 | Ø 51 |
| 4 | - | 2 1/2" | 77,5 | 0,17 | Ø 65 |
| 5 | - | 3" | 91,0 | 0,35 | Ø 76 |
| 6 | - | 4" | 119,0 | 0,42 | Ø 101 |
PŘÍSLUŠENSTVÍ; TĚSNĚNÍ DIN 32676; SILIKÓN: BÍLÝ
| Číslo produktu | Velikost (MM) | Velikost (Celní) | Vnější průměr příruby (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | 25 | - | 50,5 | - | Ø 25 |
| 2 | 32 | - | 50,5 | - | Ø 32 |
| 3 | 40 | - | 50,5 | - | Ø 40 |
| 4 | 50 | - | 64,0 | - | Ø 50 |
| 5 | 65 | - | 91,0 | - | Ø 65 |
| 6 | 80 | - | 106,0 | - | Ø 80 |
| 7 | 100 | - | 119,0 | - | Ø 100 |
PŘÍSLUŠENSTVÍ; ADAPTÉR PRO SVAŘOVÁNÍ DIN 32676
| Číslo produktu | Velikost (MM) | Velikost (Celní) | Vnější průměr příruby (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | 25 | - | 50,5 | - | Ø 25 |
| 2 | 32 | - | 50,5 | - | Ø 32 |
| 3 | 40 | - | 50,5 | - | Ø 40 |
| 4 | 50 | - | 64,0 | - | Ø 50 |
| 5 | 65 | - | 91,0 | - | Ø 65 |
| 6 | 80 | - | 106,0 | - | Ø 80 |
| 7 | 100 | - | 119,0 | - | Ø 100 |
PŘÍSLUŠENSTVÍ; SPONA; NEREZOVÁ OCEL
| Číslo produktu | Velikost (MM) | Velikost (Celní) | Vnější průměr příruby (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | - | - | 50,5 | - | - |
| 2 | - | - | 64,0 | - | - |
| 3 | - | - | 77,5 | - | - |
| 4 | - | - | 91,0 | - | - |
| 5 | - | - | 106,0 | - | - |
| 6 | - | - | 119,0 | - | - |
PŘÍSLUŠENSTVÍ; TĚSNĚNÍ ISO 2852; SILIKÓN: BÍLÝ
| Číslo produktu | Velikost (MM) | Velikost (Celní) | Vnější průměr příruby (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | - | 1" | 50,5 | - | Ø 25 |
| 2 | - | 1 1/2" | 50,5 | - | Ø 40 |
| 3 | - | 2" | 64,0 | - | Ø 50 |
| 4 | - | 2 1/2" | 77,5 | - | Ø 65 |
| 5 | - | 3" | 91,0 | - | Ø 75 |
| 6 | - | 4" | 119,0 | - | Ø 100 |
PŘÍSLUŠENSTVÍ; ADAPTÉR PRO SVAŘOVÁNÍ ISO 2852
| Číslo produktu | Velikost (MM) | Velikost (Celní) | Vnější průměr příruby (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 1 | - | 1" | 50,5 | - | Ø 25 |
| 2 | - | 1 1/2" | 50,5 | - | Ø 40 |
| 3 | - | 2" | 64,0 | - | Ø 50 |
| 4 | - | 2 1/2" | 77,5 | - | Ø 65 |
| 5 | - | 3" | 91,0 | - | Ø 75 |
| 6 | - | 4" | 119,0 | - | Ø 100 |
Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
