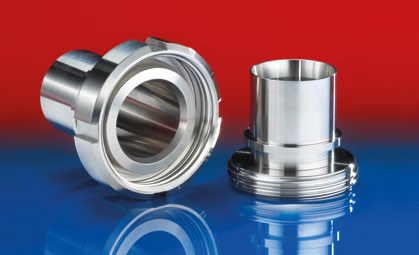

CONNECT DAIRY FITTING 247
Závěs na mlékárenské potrubí dle DIN 2826/11851
Detaily produktu
APLIKACE
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- paletovací lis, lis na tablety
VLASTNOSTI
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
KONSTRUKCE
- koncovka: nerezová ocel 1.4301 (ražená) = AISI 304 or 1.4571 (ražená) = AISI 316Ti
- Adaptér se závitem se světle modrým (NBR) těsněním, bezpečný pro potraviny
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
- plynotěsná a vodotěsná díky pevně zalitým koncovkám
KUŽELOVITÝ ADAPTÉR DIN 2826/11851; NEREZOVÁ OCEL 1.4301 (RAŽENÁ) = AISI 304; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Vnitřní průměr D1 (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | 21.00 | 0,36 | Ø 25 |
| 32 | 28.00 | 0,44 | Ø 32 |
| 38 | 33.00 | 0,51 | Ø 38 |
| 40 | 35.00 | 0,6 | Ø 40 |
| 50 | 44.90 | 0,84 | Ø 51 |
| 65 | 58.00 | 1,47 | Ø 65 |
| 75 | 69.60 | 1,75 | Ø 76 |
| 80 | 73.00 | 1,95 | Ø 80 |
| 100 | 93.50 | 2,67 | Ø 101 |
KUŽELOVITÝ ADAPTÉR DIN 2826/11851; NEREZOVÁ OCEL 1.4571 (RAŽENÁ) = AISI 316TI; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Vnitřní průměr D1 (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | 21.00 | 0,36 | Ø 25 |
| 38 | 33.00 | 0,51 | Ø 38 |
| 40 | 35.00 | 0,6 | Ø 40 |
| 50 | 44.90 | 0,84 | Ø 51 |
| 65 | 58.00 | 1,47 | Ø 65 |
| 75 | 69.60 | 1,75 | Ø 76 |
| 80 | 73.00 | 1,94 | Ø 80 |
| 100 | 93.50 | 2,67 | Ø 101 |
ADAPTÉR SE ZÁVITEM DIN 2826/11851; NEREZOVÁ OCEL 1.4301 (RAŽENÁ) = AISI 304; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Vnitřní průměr D1 (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | 21.00 | 0,27 | Ø 25 |
| 32 | 28.00 | 0,31 | Ø 32 |
| 40 | 35.00 | 0,38 | Ø 40 |
| 50 | 44.90 | 0,5 | Ø 51 |
| 65 | 58.00 | 0,85 | Ø 65 |
| 75 | 69.60 | 0,96 | Ø 76 |
| 80 | 73.00 | 1,07 | Ø 80 |
| 100 | 93.50 | 1,41 | Ø 101 |
ADAPTÉR SE ZÁVITEM DIN 2826/11851; NEREZOVÁ OCEL 1.4571 (RAŽENÁ) = AISI 316TI; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Vnitřní průměr D1 (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | 21.00 | 0,27 | Ø 25 |
| 32 | 28.00 | 0,31 | Ø 32 |
| 38 | 33.00 | 0,35 | Ø 38 |
| 50 | 44.90 | 0,5 | Ø 51 |
| 75 | 69.60 | 0,96 | Ø 76 |
| 80 | 73.00 | 1,07 | Ø 80 |
| 100 | 93.50 | 1,41 | Ø 101 |
Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
