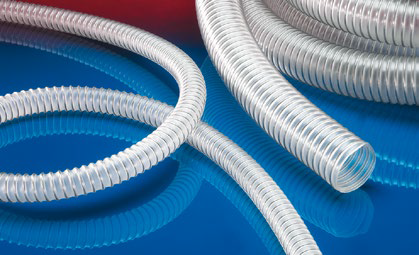

AIRDUC® PUR-INOX 355 FOOD-AS (HD)
Antistatická hadice pro farmacii a potraviny, těžká, nerezová ocel (INOX)
Detaily produktu
APLIKACE
- flexibilní hadice s vysokou propustností na vzduch, abrazivní a sypké materiály, brusiva, granulát
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- doprava např. rýže, sušené potraviny, cereálie, sušené mléko, káva, čaj, prášky, semena, mouka, mražené potraviny
- mixér, sušička, balící stroj, plnění a vyprazdňování pytlů, mlýn
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- paletovací lis, lis na tablety
- průmyslové vysavače, vysavače
- prostor s nebezpečím výbuchu
- živočišná výroba: doprava krmiva
VLASTNOSTI
- odolná
- vysoce oděruvzdorná
- zvýšená odolnost vůči tlaku a vakuu
- Kompletní hadice schválena nezávislou testovací laboratoří dle EU-směrnice 10/2011, EC 1935/2004 a EU-směrnice 2015/174, polyuretan potravinářské kvality, odpovídá: FDA 21 CFR 177.2600
- Odpovídá EU-směrnici 10/2011 (potravinový simulant E) a EC 1935/2004
- bez zápachu a chuti
- odolnost vůči mikrobům a hydrolýze
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- velmi dobrá flexibilita při nízkých teplotách
- Permanentně antistatická stěna: v souladu s ISO 8031 - elektrický a povrchový odpor <10⁹ Ω (v souladu s TRGS 727 <2,5*10⁸ Ω*, & NFPA 652 10⁸-10⁹ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- dle DIN 26057 Typ 3
- výrobní proces dle. GMP EC 2023/2006
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
- krátkodobě až 125°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice; spirála: drát z nerezové oceli (INOX)
- 2. stěna: permanentně antistatický prémiový ether-polyurethan (Pre-PUR®)
- 3. šířka stěny 1,4 - 1,5 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1 / 25 | 32.00 | 3,565 | 1,000 | 20.00 | 0.28 | 5 |
| 1,25 / 32 | 42.00 | 3,490 | 1,000 | 26.00 | 0.44 | 5 |
| 1,5 / 38 | 48.00 | 2,975 | 0,985 | 29.00 | 0.52 | 5 |
| - / 40 | 50.00 | 2,835 | 0,935 | 30.00 | 0.54 | 5 |
| 2 / 50-51 | 60.00 | 2,300 | 0,750 | 35.00 | 0.66 | - |
| - / 55 | 65.00 | 2,100 | 0,680 | 38.00 | 0.72 | 5 |
| 2,36 / 60 | 70.00 | 1,930 | 0,625 | 40.00 | 0.78 | 5 |
| 2,5 / 63-65 | 75.00 | 1,790 | 0,575 | 43.00 | 0.84 | 5 |
| - / 70 | 81.00 | 1,665 | 0,505 | 62.00 | 0.98 | 5 |
| 3 / 75-76 | 86.00 | 1,560 | 0,475 | 66.00 | 1.05 | - |
| - / 80 | 91.00 | 1,465 | 0,450 | 69.00 | 1.11 | 5 |
| 3,5 / 89-90 | 101.00 | 1,305 | 0,395 | 76.00 | 1.30 | 5 |
| 4 / 100-102 | 111.00 | 1,180 | 0,385 | 83.00 | 1.49 | - |
| 5 / 125-127 | 136.00 | 0,950 | 0,305 | 101.00 | 1.84 | 5 |
| 6 / 150-152 | 161.00 | 0,795 | 0,285 | 118.00 | 2.41 | 5 |
| 6,3 / 160 | 172.00 | 0,745 | 0,265 | 125.00 | 2.56 | 5 |
| 7 / 178-180 | 191.00 | 0,665 | 0,235 | 139.00 | 2.90 | 5 |
| 8 / 200-203 | 213.00 | 0,600 | 0,145 | 156.00 | 3.12 | 5 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
