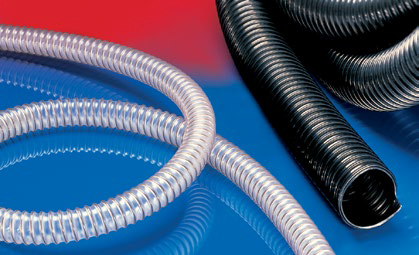

AIRDUC® PUR 355 HT (HD)
Detaily produktu
APLIKACE
- flexibilní hadice s vysokou propustností na horké, abrazivní, sypké materiály, brusiva, granuláty a horký vzduch
- plastový průmysl, doprava granulátů a prášků: dopravníky na granuláty, vakuová doprava, sací dopravník, dávkovací systém, plnění pytlů
- ofsetové tiskařské stroje: dodávka vzduchu
- vytlačovací linka/ chladící vzduch u vytlačovací hlavy
- textilní průmysl, vyvíječe páry, průmyslové žehličky, napařovací žehličky
- hadice pro dopravu sypkých materiálů: písku, křemene, štěrku, střepů, hoblin
- kompresory , dmýchadla s bočním kanálem, vakuové pumpy, tlakové pumpy, pumpy
VLASTNOSTI
- odolná
- vysoce oděruvzdorná
- velmi dobrá odolnost vysokým teplotám (lepší ve srovnání s TPE a Neoprénem)
- zvýšená odolnost vůči tlaku a vakuu
- velmi dobrá flexibilita při nízkých teplotách
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- dle DIN 26057 Typ 3
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 125°C
- krátkodobě až 150°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: patentovaný speciální prémiový polyuretan odolný vysokým teplotám HT-PUR (Pre-PUR®)
- 3. šířka stěny 1,4 - 1,5 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- zákaznické značení produktu
- černá (standart)
Černá:
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1 / 25 | 32.00 | 3,375 | 0,980 | 25.00 | 0.28 | 15 |
| 1,25 / 32 | 42.00 | 3,300 | 1,000 | 32.00 | 0.44 | 15 |
| 1,5 / 38 | 48.00 | 2,815 | 0,910 | 36.00 | 0.52 | 15 |
| - / 40 | 50.00 | 2,685 | 0,865 | 38.00 | 0.54 | 15 |
| 2 / 50-51 | 60.00 | 2,175 | 0,690 | 44.00 | 0.66 | - |
| - / 55 | 65.00 | 2,370 | 0,635 | 38.00 | 0.72 | - |
| 2,36 / 60 | 70.00 | 1,830 | 0,575 | 51.00 | 0.78 | 15 |
| 2,5 / 63-65 | 75.00 | 1,695 | 0,530 | 54.00 | 0.84 | - |
| - / 70 | 81.00 | 1,575 | 0,465 | 77.00 | 0.98 | - |
| 3 / 75-76 | 86.00 | 1,475 | 0,435 | 81.00 | 1.05 | - |
| - / 80 | 91.00 | 1,385 | 0,410 | 85.00 | 1.11 | - |
| 4 / 100-102 | 111.00 | 1,115 | 0,355 | 103.00 | 1.49 | 15 |
| 5 / 125-127 | 136.00 | 0,900 | 0,285 | 125.00 | 1.84 | 10 |
| 6 / 150-152 | 161.00 | 0,750 | 0,260 | 147.00 | 2.41 | 10 |
| 8 / 200-203 | 213.00 | 0,565 | 0,130 | 194.00 | 3.12 | 10 15 |
Transparentní:
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1,25 / 32 | 42.00 | 3,300 | 1,000 | 32.00 | 0.44 | 10 |
| 1,5 / 38 | 48.00 | 2,815 | 0,910 | 36.00 | 0.52 | 15 |
| - / 40 | 50.00 | 2,685 | 0,865 | 38.00 | 0.54 | 15 |
| 2 / 50-51 | 60.00 | 2,175 | 0,690 | 44.00 | 0.66 | 15 |
| 2,36 / 60 | 70.00 | 1,830 | 0,575 | 51.00 | 0.78 | 15 |
| 2,5 / 63-65 | 75.00 | 1,695 | 0,530 | 54.00 | 0.84 | 10 15 |
| - / 70 | 81.00 | 1,575 | 0,465 | 77.00 | 0.98 | 10 |
| - / 80 | 91.00 | 1,385 | 0,410 | 85.00 | 1.11 | 10 |
| 4 / 100-102 | 111.00 | 1,115 | 0,355 | 103.00 | 1.49 | 10 15 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
