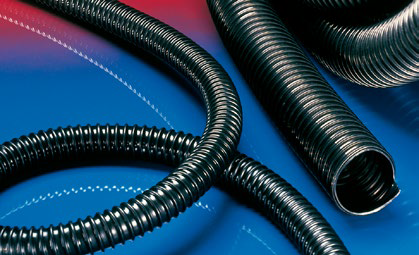

AIRDUC® PUR 355 EC (HD)
Elektricky vodivá polyuretanová hadice, těžká
Detaily produktu
APLIKACE
- flexibilní hadice s vysokou propustností na vzduch, abrazivní a sypké materiály, brusiva, granulát
- průmyslové vysavače, vysavače
- uhelné doly, doly, stavba tunelů: ventilace, odvětrávání metanu
- hadice pro dopravu sypkých materiálů: písku, křemene, štěrku, střepů, hoblin
VLASTNOSTI
- odolná
- zvýšená odolnost vůči tlaku a vakuu
- vysoce oděruvzdorná
- velmi dobrá flexibilita při nízkých teplotách
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- elektricky vodivá stěna s povrchovým a el. odporem <10³Ω (v souladu s NFPA 652 <10⁶ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- dle DIN 26057 Typ 3
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: elektricky vodivý prémiový ester-polyuretan (Pre-PUR®)
- 3. šířka stěny 1,4 - 1,5 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
- zákaznické značení produktu
Standard:
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1 / 25 | 32.00 | 2,930 (4,74) | 1,000 (1,00) | 20.00 | 0.28 | 15 |
| - / 30 | 40.00 | 2,470 (3,99) | 1,000 (1,00) | 25.00 | 0.47 | 15 |
| 1,25 / 32 | 42.00 | 2,325 (3,75) | 0,950 (1,00) | 26.00 | 0.47 | 10 |
| 1,5 / 38 | 48.00 | 1,975 (3,19) | 0,915 (1,00) | 29.00 | 0.55 | - |
| - / 40 | 50.00 | 1,880 (3,03) | 0,905 (1,00) | 30.00 | 0.57 | 15 |
| 2 / 50-51 | 60.00 | 1,515 (2,45) | 0,783 (1,00) | 35.00 | 0.71 | - |
| - / 55 | 65.00 | 1,385 (2,23) | 0,712 (1,00) | 38.00 | 0.77 | 10 |
| 2,36 / 60 | 70.00 | 1,270 (2,05) | 0,650 (1,00) | 40.00 | 0.83 | 15 20 |
| 2,5 / 63-65 | 75.00 | 1,175 (1,90) | 0,603 (1,00) | 43.00 | 0.89 | 10 |
| - / 70 | 81.00 | 1,515 (2,45) | 0,513 (1,00) | 62.00 | 1.01 | - |
| 3 / 75-76 | 86.00 | 1,420 (2,29) | 0,479 (1,00) | 66.00 | 1.07 | 10 |
| - / 80 | 91.00 | 1,335 (2,15) | 0,451 (1,00) | 69.00 | 1.14 | - |
| 4 / 100 | 111.00 | 1,075 (1,73) | 0,370 (0,94) | 83.00 | 1.41 | - |
| - / 110 | 121.00 | 0,980 (1,58) | 0,320 (0,77) | 90.00 | 1.54 | - |
| 4,5 / 114-115 | 126.00 | 0,935 (1,51) | 0,323 (0,70) | 94.00 | 1.61 | 10 |
| 5 / 125-127 | 136.00 | 0,865 (1,39) | 0,290 (0,57) | 101.00 | 1.74 | 10 |
| 8 / 200 | 212.00 | 0,505 (0,81) | 0,142 (0,34) | 155.00 | 2.85 | - |
| - / 300 | 313.00 | 0,340 (0,54) | 0,085 (0,19) | 226.00 | 4.32 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
