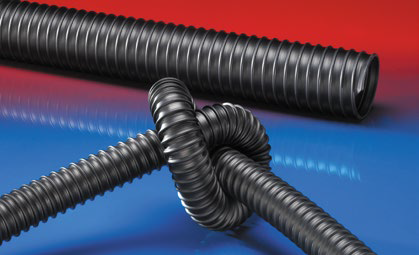

AIRDUC® PE 362 EC (MD)
Elektricky vodivá, polyetylénová hadice, středně těžká
Detaily produktu
APLIKACE
- flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
- prostor s nebezpečím výbuchu
- uhelné doly, doly, stavba tunelů: ventilace, odvětrávání metanu
VLASTNOSTI
- středně odolná
- dobrá odolnost vůči zásadám a kyselinám
- extrémně dobrá odolnost vůči chemikáliím
- elektricky vodivá stěna s povrchovým a el. odporem <10³Ω (v souladu s NFPA 652 <10⁶ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -35°C až 80°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: elektricky vodivý polyethylen (PE)
- 3. šířka stěny 0,8 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1,25 / 32 | 39.00 | 0,780 | 0,530 | 23.00 | 0.22 | 10 |
| 1,5 / 38 | 45.00 | 0,660 | 0,450 | 26.00 | 0.26 | - |
| - / 40 | 47.00 | 0,630 | 0,425 | 27.00 | 0.27 | 10 |
| 2 / 50-51 | 57.00 | 0,505 | 0,340 | 32.00 | 0.33 | - |
| 2,36 / 60 | 67.00 | 0,425 | 0,295 | 37.00 | 0.40 | - |
| - / 70 | 79.00 | 0,365 | 0,210 | 44.00 | 0.46 | - |
| - / 80 | 89.00 | 0,320 | 0,185 | 49.00 | 0.52 | - |
| 3,5 / 89-90 | 99.00 | 0,285 | 0,165 | 54.00 | 0.59 | 10 |
| 4 / 100-102 | 109.00 | 0,255 | 0,145 | 59.00 | 0.76 | - |
| 5 / 125-127 | 134.00 | 0,205 | 0,120 | 72.00 | 0.94 | 10 |
| 5,5 / 140 | 149.00 | 0,185 | 0,105 | 79.00 | 1.06 | 10 |
| 6 / 150-152 | 159.00 | 0,170 | 0,100 | 84.00 | 1.13 | - |
| 6,3 / 160 | 169.00 | 0,160 | 0,090 | 89.00 | 1.21 | 10 |
| 8 / 200-203 | 210.00 | 0,130 | 0,075 | 110.00 | 1.51 | 10 |
| - / 250 | 260.00 | 0,105 | 0,060 | 135.00 | 1.88 | 10 |
| - / 300 | 310.00 | 0,085 | 0,050 | 160.00 | 2.26 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
