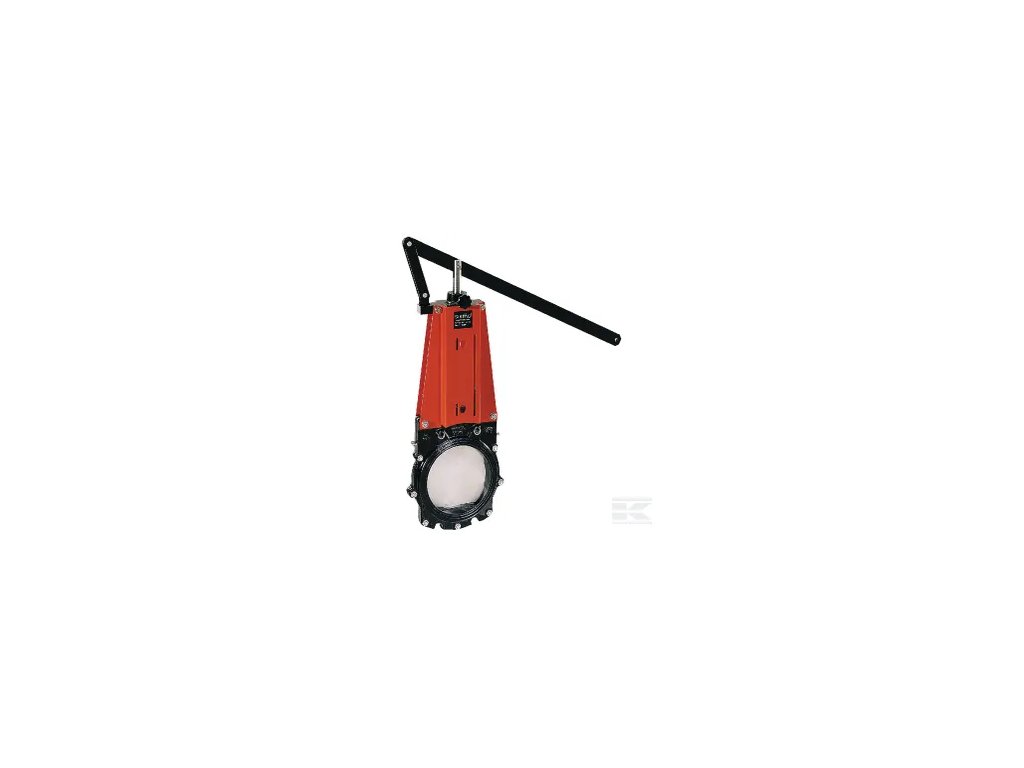

DN100VNBN Paralelní šoupátko + páka DN100

Kód: 2524
Neohodnoceno
Značka: WEY
20 215,47 Kč 16 707 Kč bez DPH
Externí sklad
Můžeme doručit do:
29.5.2024

Detailní informace

Detailní popis produktu

Číslo položky
DN100VNBN
EAN
Jednotka
Kus
Zvláštnosti
  • Mezipřírubové šoupátko s ovládáním pomocí rychlouzavírací páčky
  • Těsnost průchodu trubky díky utěsnění na úzké straně desky
  • Nastavitelné příčné těsnění brání úniku média směrem ven
  • Deska šoupátka ve tvaru břitů odstřihuje pevné předměty
  • Díky škrabákovým lištám a speciální geometrii desky se netvoří usazeniny
Použití
  • Bioplynové stanice: zbytky potravin, kejda, cíleně pěstovaná biomasa apod.
  • Čističky: surová odpadní voda, surový kal, fekálie, apod.
  • Cukrovarnictví: myčky na řepu apod.
  • Potravinářský průmysl: dopravníky obilí, zeleniny apod.
  • Průmysl papíru a celulózy
Vlastnosti
  • Materiál pouzdra: GG25 s povrchem z epoxidového plastu EKB
  • Nosič nástavby: ušlechtilá ocel s povrchem z epoxidového plastu EKB
  • Deska: ušlechtilá ocel 1.4404
  • Vřeteno / pístnice: ušlechtilá ocel 1.4404
  • Utěsnění: EPDM
  • Teplotní rozsah: -20 až +130 °C
Technická informace
  • Otvor příruby: PN 10/16 - zkouška podle EN 1092 / ISO 7005
  • Konstrukční délka: EN 558-1 / ISO 5752 řada 20
  • Na vyžádání lze dodat i jiná provedení
Výhody
  • Dokonale vodotěsné
  • Dlouhá životnost
  • Vysoká provozní bezpečnost
DN: Jmenovitý průměr průchozího otvoru
100 mm
D: Vnější průměr příruby
220 mm
K: Vzdálenost montážních šroubů/otvorů příruby
180 mm
Ø: Průměr závitu příruby montážních šroubů/otvorů
M16
BL: Tloušťka příruby
52 mm
H1: Celková výška
717 mm
H: Vzdálenost středu průchozího otvoru od horní části (uzavřené)
493 mm
B: Délka páky – na dlouhé straně
454 mm
A: Délka páky – na krátké straně
126 mm
