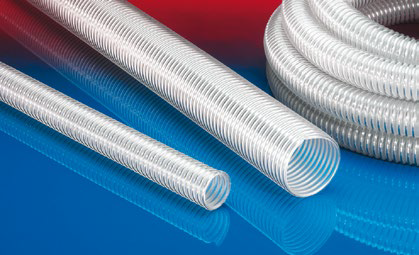

AIRDUC® PUR-INOX 356 FOOD-AS (XHD)
Antistatická hadice pro farmacii a potraviny, velmi těžká, nerezová ocel (INOX)
Detaily produktu
APLIKACE
- hadice s vysokou propustností na extrémně abrazivní sypké materiály, brusiva, granulát a kámen
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- doprava např. rýže, sušené potraviny, cereálie, sušené mléko, káva, čaj, prášky, semena, mouka, mražené potraviny
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- paletovací lis, lis na tablety
- mixér, sušička, balící stroj, plnění a vyprazdňování pytlů, mlýn
- zemědělský průmysl: pneumatický transport zrna
- živočišná výroba: doprava krmiva
- papírový mlýn, papírový a celulózový průmysl: odpadní vody, odvod vzduchu
- silo, silo vůz/ nákladní silo vůz, cisterna/ cisternový vůz: plnění sil, vyprazdňování sil
VLASTNOSTI
- super odolná
- extrémně odolná vůči abrazi, zesílená stěna pod drátem, úzká rozteč drátu spirály
- velmi vysoká odolnost vůči tlaku, vakuu a stlačení
- Kompletní hadice schválena nezávislou testovací laboratoří dle EU-směrnice 10/2011, EC 1935/2004 a EU-směrnice 2015/174, polyuretan potravinářské kvality, odpovídá: FDA 21 CFR 177.2600
- Odpovídá EU-směrnici 10/2011 (potravinový simulant E) a EC 1935/2004
- bez zápachu a chuti
- odolnost vůči mikrobům a hydrolýze
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- velmi dobrá flexibilita při nízkých teplotách
- Permanentně antistatická stěna: v souladu s ISO 8031 - elektrický a povrchový odpor <10⁹ Ω (v souladu s TRGS 727 <2,5*10⁸ Ω*, & NFPA 652 10⁸-10⁹ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- dle DIN 26057 Typ 4
- výrobní proces dle. GMP EC 2023/2006
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice; spirála: drát z nerezové oceli (INOX)
- 2. stěna: permanentně antistatický prémiový ether-polyurethan (Pre-PUR®)
- 3. šířka stěny 2,0 to 2,5 mm cca.
- 4. vyztužená v nejvíce namáhaných místech
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1,25 / 32 | 43.00 | 5,180 | 1,000 | 90.00 | 0.68 | 5 |
| 1,5 / 38 | 49.00 | 4,425 | 1,000 | 104.00 | 0.79 | 10 |
| - / 40 | 51.00 | 4,225 | 1,000 | 109.00 | 0.82 | 5 |
| - / 50 | 61.00 | 3,430 | 1,000 | 134.00 | 1.00 | 5 |
| 2 / 51 | 62.00 | 3,155 | 1,000 | 134.00 | 1.02 | 10 |
| 2,36 / 60 | 71.00 | 2,890 | 1,000 | 156.00 | 1.18 | 5 |
| 2,5 / 63-65 | 74.00 | 2,780 | 1,000 | 163.00 | 1.23 | 5 |
| - / 65 | 76.00 | 2,675 | 1,000 | 169.00 | 1.27 | 5 |
| - / 70 | 82.00 | 2,495 | 1,000 | 186.00 | 1.37 | 10 |
| - / 75 | 87.00 | 2,335 | 1,000 | 195.00 | 1.46 | 5 |
| 3 / 76 | 88.00 | 2,330 | 1,000 | 195.00 | 1.48 | 5 |
| - / 80 | 92.00 | 2,195 | 1,000 | 205.00 | 1.55 | 5 |
| 3,5 / 89-90 | 101.00 | 2,170 | 1,000 | 250.00 | 1.70 | 10 |
| - / 90 | 103.00 | 2,170 | 1,000 | 250.00 | 2.06 | 5 |
| - / 100 | 113.00 | 1,960 | 1,000 | 272.00 | 2.27 | 5 |
| 4 / 102 | 115.00 | 1,890 | 1,000 | 272.00 | 2.31 | 5 |
| - / 125 | 138.00 | 1,580 | 0,880 | 336.00 | 2.80 | 5 10 |
| 5 / 127 | 140.00 | 1,450 | 0,870 | 336.00 | 2.85 | 5 10 |
| - / 150 | 163.00 | 1,320 | 0,735 | 435.00 | 3.68 | 5 |
| 6 / 152 | 165.00 | 1,375 | 0,725 | 435.00 | 3.73 | 5 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
