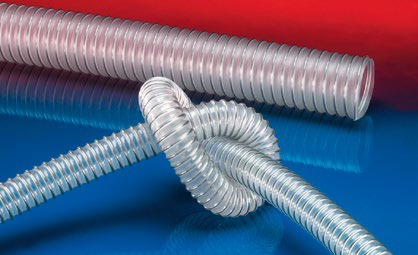

AIRDUC® PUR-INOX 351 FOOD-AS (MD)
Antistatická hadice pro farmacii a potraviny, středně těžká a vyztužená, nerezová ocel (INOX)
Detaily produktu
APLIKACE
- flexibilní hadice na vzduch, brusiva, sypké materiály a granulát
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- doprava např. rýže, sušené potraviny, cereálie, sušené mléko, káva, čaj, prášky, semena, mouka, mražené potraviny
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- paletovací lis, lis na tablety
- mixér, sušička, balící stroj, plnění a vyprazdňování pytlů, mlýn
- prostor s nebezpečím výbuchu
VLASTNOSTI
- středně odolná
- vysoce oděruvzdorná
- Kompletní hadice schválena nezávislou testovací laboratoří dle EU-směrnice 10/2011, EC 1935/2004 a EU-směrnice 2015/174, polyuretan potravinářské kvality, odpovídá: FDA 21 CFR 177.2600
- Odpovídá EU-směrnici 10/2011 (potravinový simulant E) a EC 1935/2004
- bez zápachu a chuti
- odolnost vůči mikrobům a hydrolýze
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- velmi dobrá flexibilita při nízkých teplotách
- Permanentně antistatická stěna: v souladu s ISO 8031 - elektrický a povrchový odpor <10⁹ Ω (v souladu s TRGS 727 <2,5*10⁸ Ω*, & NFPA 652 10⁸-10⁹ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- výrobní proces dle. GMP EC 2023/2006
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
- krátkodobě až 125°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice; spirála: drát z nerezové oceli (INOX)
- 2. stěna: permanentně antistatický prémiový ether-polyurethan (Pre-PUR®)
- 3. šířka stěny 1,0 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1 / 25 | 33.00 | 2,640 (4,49) | 0,680 (1,00) | 22.00 | 0.22 | 5 |
| 1,25 / 32 | 40.00 | 2,090 (3,56) | 0,440 (1,00 | 28.00 | 0.28 | 5 |
| 1,5 / 38 | 46.00 | 1,775 (3,02) | 0,370 (1,00) | 32.00 | 0.32 | 5 |
| - / 40 | 48.00 | 1,690 (2,87) | 0,355 (1,00) | 33.00 | 0.34 | - |
| 2 / 50-51 | 58.00 | 1,365 (2,32) | 0,285 (1,00) | 39.00 | 0.41 | 5 |
| 2,36 / 60 | 68.00 | 1,145 (1,94) | 0,235 (0,82) | 45.00 | 0.49 | 5 |
| 2,5 / 63-65 | 73.00 | 1,055 (1,79) | 0,220 (0,70) | 48.00 | 0.59 | 5 |
| - / 70 | 79.00 | 0,985 (1,67) | 0,145 (0,83) | 52.00 | 0.59 | 5 |
| 3 / 75-76 | 84.00 | 0,920 (1,56) | 0,135 (0,72) | 55.00 | 0.64 | 5 |
| - / 80 | 89.00 | 0,865 (1,46) | 0,125 (0,64) | 58.00 | 0.68 | 5 |
| 3,5 / 89-90 | 99.00 | 0,770 (1,30) | 0,110 (0,50) | 64.00 | 0.75 | 5 |
| 4 / 100-102 | 109.00 | 0,695 (1,18) | 0,105 (0,66) | 70.00 | 0.97 | 5 |
| - / 110 | 119.00 | 0,630 (1,07) | 0,095 (0,54) | 76.00 | 1.06 | 5 10 |
| 5 / 125-127 | 134.00 | 0,555 (0,94) | 0,085 (0,42) | 85.00 | 1.20 | 5 |
| 5,5 / 140 | 149.00 | 0,500 (0,84) | 0,075 (0,33) | 94.00 | 1.34 | 5 10 |
| 6 / 150-152 | 159.00 | 0,465 (0,79) | 0,075 (0,37) | 100.00 | 1.52 | 5 |
| 6,3 / 160 | 169.00 | 0,435 (0,74) | 0,070 (0,32) | 106.00 | 1.61 | 5 10 |
| 8 / 200-203 | 209.00 | 0,350 (0,59) | 0,055 (0,2,0) | 133.00 | 2.03 | 5 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
