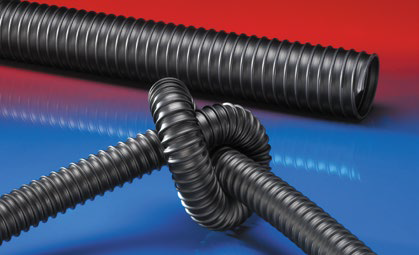

AIRDUC® PUR 352 SE RAILWAY (MD)
Sací a tlaková hadice dle DIN EN 45545-2, středně těžká
Detaily produktu
APLIKACE
- flexibilní hadice s vysokou propustností na vzduch, abrazivní a sypké materiály, brusiva, granulát
- železniční vozidla: (DIN 5510, DIN EN 45545-2), vlaky, tramvaje, čluny, lodě, jachty: ventilace, topení, odvodnění střech, doprava písku pro železniční brzdové systémy
VLASTNOSTI
- středně odolná
- vysoce oděruvzdorná
- odolnost vůči mikrobům a hydrolíze
- dobrá odolnost vůči chemikáliím
- samozhášecí dle: DIN EN 45545-2; R23 HL1
- schváleno dle NFPA 130: ASTM E 162 + ASTM E 662 + BSS 7239 + BSS 7242
- schváleno dle EN45545-2: ISO 5658-2 + ISO 5659-2 662
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: speciální prémiový polyuretan se spomalovači hoření (Pre-PUR®)
- 3. šírka stěny 0,9 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 20 | 28.00 | 2,530 | 0,485 | 21.00 | 0.17 | 10 15 |
| - / 22 | 30.00 | 2,315 | 0,440 | 22.00 | 0.18 | 10 15 |
| 1 / 25 | 32.00 | 2,055 | 0,385 | 23.00 | 0.20 | 10 15 |
| - / 30 | 38.00 | 1,735 | 0,285 | 27.00 | 0.26 | 10 15 |
| 1,25 / 32 | 40.00 | 1,630 | 0,265 | 28.00 | 0.28 | 10 15 |
| 1,5 / 38 | 46.00 | 1,385 | 0,225 | 33.00 | 0.32 | 10 15 |
| - / 40 | 48.00 | 1,320 | 0,215 | 34.00 | 0.34 | 10 15 |
| - / 42 | 50.00 | 01,25 | 0,200 | 36.00 | 0.35 | 10 15 |
| 1,75 / 44-45 | 53.00 | 1,175 | 0,190 | 50.00 | 0.37 | 10 15 |
| 2 / 50-51 | 58.00 | 1,065 | 0,170 | 64.00 | 0.42 | 10 15 |
| - / 55 | 63.00 | 0,970 | 0,155 | 68.00 | 0.45 | 10 15 |
| 2,36 / 60 | 68.00 | 0,800 | 0,140 | 75.00 | 0.50 | 10 15 |
| - / 70 | 79.00 | 0,690 | 0,085 | 87.00 | 0.60 | 10 15 |
| - / 80 | 89.00 | 0,605 | 0,075 | 98.00 | 0.68 | 10 15 |
| 4 / 100-102 | 109.00 | 0,485 | 0,065 | 120.00 | 0.97 | 10 15 |
| 5 / 125-127 | 134.00 | 0,390 | 0,050 | 147.00 | 1.20 | 10 15 |
| 7 / 178-180 | 189.00 | 0,270 | 0,035 | 208.00 | 1.81 | 10 15 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
