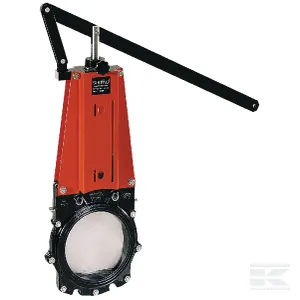

Originální WEY - deskové šoupátko VNB s ručním kolem

Zvláštnosti	Mezipřírubové šoupátko s ovládáním pomocí rychlouzavírací páčky Těsnost průchodu trubky díky utěsnění na úzké straně desky Nastavitelné příčné těsnění brání úniku média směrem ven Deska šoupátka ve tvaru břitů odstřihuje pevné předměty Díky škrabákovým lištám a speciální geometrii desky se netvoří usazeniny
Použití	Bioplynové stanice: zbytky potravin, kejda, cíleně pěstovaná biomasa apod. Čističky: surová odpadní voda, surový kal, fekálie, apod. Cukrovarnictví: myčky na řepu apod. Potravinářský průmysl: dopravníky obilí, zeleniny apod. Průmysl papíru a celulózy
Vlastnosti	Materiál pouzdra: GG25 s povrchem z epoxidového plastu EKB Nosič nástavby: ušlechtilá ocel s povrchem z epoxidového plastu EKB Deska: ušlechtilá ocel 1.4404 Vřeteno / pístnice: ušlechtilá ocel 1.4404 Utěsnění: EPDM Teplotní rozsah: -20 až +130 °C
Technická informace	Otvor příruby: PN 10/16 - zkouška podle EN 1092 / ISO 7005 Konstrukční délka: EN 558-1 / ISO 5752 řada 20 Na vyžádání lze dodat i jiná provedení
Výhody	Dokonale vodotěsné Dlouhá životnost Vysoká provozní bezpečnost

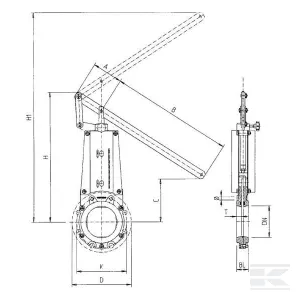

Výrobek	Jednotka	Jmenovitý průměr průchozího otvoru DN	Vnější průměr příruby D	Vzdálenost montážních šroubů/otvorů příruby K	Průměr závitu příruby montážních šroubů/otvorů Ø	Tloušťka příruby BL	Celková výška H1	Vzdálenost středu průchozího otvoru od horní části (uzavřené) H	Délka páky – na dlouhé straně B	Délka páky – na krátké straně A
WEY DN100VNBN Paralelní šoupátko + páka DN100	Kus	100 mm	220 mm	180 mm	M16	52 mm	717 mm	493 mm	454 mm	126 mm
WEY DN150VNBN Paralelní šoupátko + páka DN150	Kus	150 mm	285 mm	240 mm	M20	56 mm	1147 mm	620 mm	916 mm	136 mm
