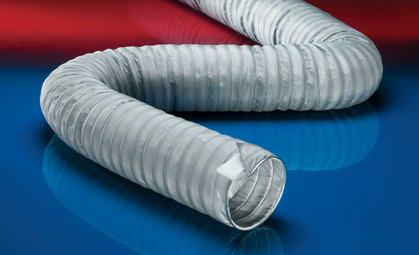

CP HiTex 486
Hadice na vysoké teploty ze svorkového profilu, vícevrstvá, izolační, odolná nízkým tlakům (do +700°C)
| Cena tohoto produktu není aktuálně k dispozici, proto jej nelze hned zakoupit. Použijte tlačítko „Poptat cenu“ k odeslání požadavku na nacenění. Zadejte své specifikace a odešlete formulář. Po nacenění s Vámi dohodneme další kroky k dokončení nákupu. |
Detaily produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- odvod výfukových plynů: cívka na hadici, podzemní vedení, podzemní odsávací systém
- testovací lavice motorů, měření emisí
- odvod vysokých teplot: kamna, slévárna, pec, smaltování, keramický průmysl, sklářský průmysl, hutě, válcovna hliníku
- měchy, kompenzátory
VLASTNOSTI
- velmi dobrá odolnost vůči jiskrám vznikajícím při svařování
- bezpečně zalisovaná stěna díky svorkovému profilu
- izolování
- vhodná pro lehký přetlak
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -60°C až 650°C
- krátkodobě až 700°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. vícevrstvá stěna hadice; stěna: interiér i exteriér - speciální materiál povrstvený skelnými vlákny (tepelně izolační vlákno)
- 3. speciální termo-izolační vrstva
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- Nerezová ocel (INOX) svorka
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 4 / 100-102 | 118.00 | 0,130 | 0,180 | 64.00 | 1.85 |
| 4,5 / 114-115 | 133.00 | 0,120 | 0,150 | 72.00 | 2.15 |
| 4,72 / 120 | 138.00 | 0,115 | 0,140 | 74.00 | 2.25 |
| 5 / 125-127 | 143.00 | 0,115 | 0,120 | 77.00 | 2.35 |
| - / 130 | 148.00 | 0,110 | 0,110 | 79.00 | 2.39 |
| 5,5 / 140 | 158.00 | 0,105 | 0,090 | 84.00 | 2.57 |
| 6 / 150-152 | 168.00 | 0,070 | 0,075 | 89.00 | 2.45 |
| 6,3 / 160 | 178.00 | 0,065 | 0,070 | 94.00 | 2.61 |
| 8 / 200-203 | 218.00 | 0,060 | 0,045 | 114.00 | 3.23 |
| - / 250 | 268.00 | 0,040 | 0,035 | 139.00 | 4.00 |
| 10 / 254 | 272.00 | 0,040 | 0,030 | 141.00 | 4.06 |
| 14 / 356 | 374.00 | 0,025 | 0,015 | 192.00 | 5.66 |
| - / 400 | 418.00 | 0,025 | 0,015 | 214.00 | 6.34 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
