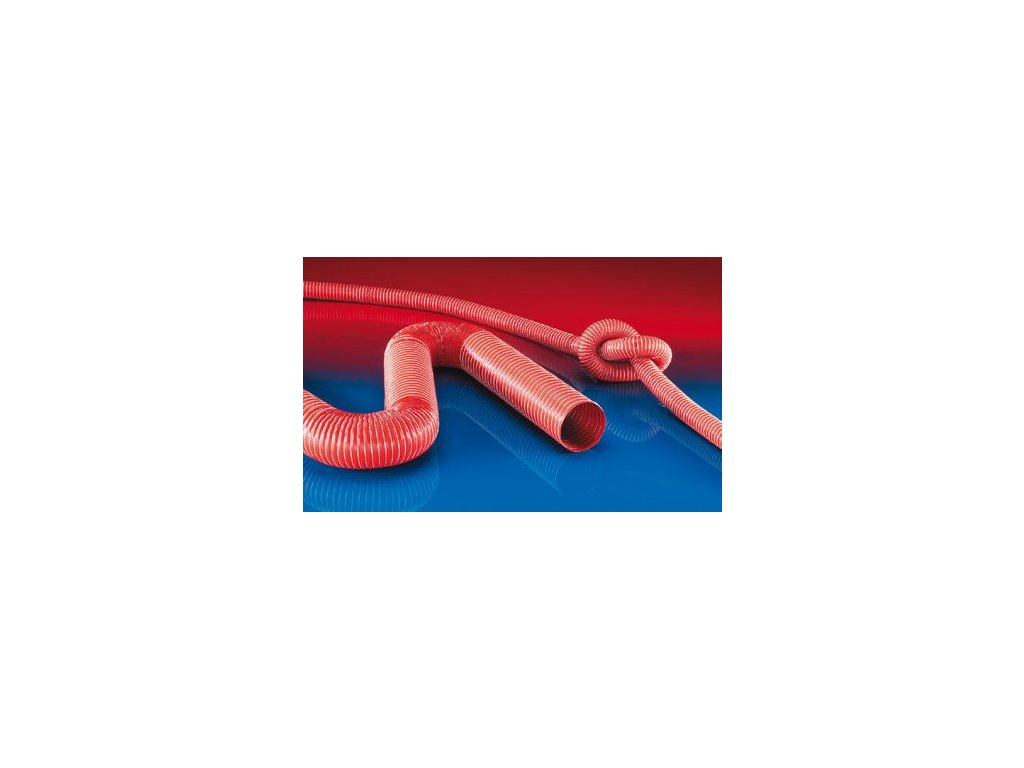

SIL 391 ONE
Kód: 39100130000 39100190000 39100220000 39100250000 39100320000 39100380000 39100410000 39100440000 39100510000 39100570000 39100630000 39100700000 39100760000 39100800000 39100830000 39100890000 39100950000 39101020000 39101080000 39101140000 39101210000 39101270000 39101400000 39101520000 39101600000 39101650000 39101780000 39102030000 39102540000 39103050000 Zvolte variantu
Garance doručení
nepoškozeného zboží
Detailní popis produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- granulát/ sušička granulátu, horkovzdušná sušička
- vytlačovací linka/ chladící vzduch u vytlačovací hlavy
- dodávka vzduchu: UV sušička, infračervená sušička
- ventilace čistých provozů, stroje na výrobu polovodičů
VLASTNOSTI
- vyztuženo vláknem
- velmi ohebná
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -70°C až 260°C
- krátkodobě až 280°C
KONSTRUKCE
- Silikonová hadice
- 1. pružinový ocelový drát
- 2. Páska s textilní výztuhou; stěna: Silikon povrstvený skelným vláknem
- 3. vyztuženo drátem
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 13 | 15.00 | 1,800 | 0,580 | 9.00 | 0.05 | 4 |
| 3/4 / 19 | 21.00 | 1,800 | 0,580 | 12.00 | 0.08 | - |
| - / 22 | 24.00 | 1,800 | 0,580 | 13.00 | 0.09 | - |
| 1 / 25 | 29.00 | 1,500 | 0,580 | 17.00 | 0.12 | - |
| 1,25 / 32 | 35.00 | 1,500 | 0,580 | 19.00 | 0.13 | - |
| 1,5 / 38 | 42.00 | 1,500 | 0,580 | 23.00 | 0.17 | - |
| - / 41 | 45.00 | 1,500 | 0,570 | 25.00 | 0.18 | 4 |
| 1,75 / 44-45 | 48.00 | 1,500 | 0,560 | 26.00 | 0.19 | - |
| 2 / 50-51 | 55.00 | 1,500 | 0,500 | 30.00 | 0.25 | - |
| 2,25 / 57 | 61.00 | 1,300 | 0,500 | 33.00 | 0.28 | - |
| 2,5 / 63-65 | 67.00 | 1,300 | 0,500 | 36.00 | 0.30 | - |
| - / 70 | 74.00 | 1,200 | 0,500 | 39.00 | 0.40 | - |
| 3 / 75-76 | 80.00 | 1,100 | 0,390 | 42.00 | 0.41 | - |
| - / 80 | 84.00 | 1,100 | 0,390 | 44.00 | 0.44 | - |
| 3,2 / 83 | 87.00 | 1,100 | 0,390 | 46.00 | 0.47 | - |
| 3,5 / 89-90 | 93.00 | 1,100 | 0,380 | 49.00 | 0.50 | - |
| - / 95 | 99.00 | 1,100 | 0,380 | 52.00 | 0.54 | - |
| 4 / 100-102 | 106.00 | 1,100 | 0,300 | 55.00 | 0.57 | - |
| - / 108 | 113.00 | 1,000 | 0,300 | 59.00 | 0.68 | - |
| 4,5 / 114 | 119.00 | 1,000 | 0,300 | 62.00 | 0.73 | - |
| - / 121 | 126.00 | 0,900 | 0,290 | 66.00 | 0.76 | - |
| 5 / 125-127 | 132.00 | 0,900 | 0,210 | 69.00 | 0.81 | - |
| 5,5 / 140 | 145.00 | 0,900 | 0,200 | 75.00 | 0.89 | - |
| 6 / 150-152 | 157.00 | 0,800 | 0,180 | 81.00 | 1.05 | - |
| 6,3 / 160 | 165.00 | 0,700 | 0,160 | 85.00 | 1.10 | 4 |
| 6,5 / 165 | 170.00 | 0,700 | 0,150 | 88.00 | 1.18 | 4 |
| 7 / 178-180 | 183.00 | 0,600 | 0,140 | 94.00 | 1.21 | - |
| 8 / 200-203 | 208.00 | 0,600 | 0,100 | 107.00 | 1.38 | - |
| 10 / 254 | 259.00 | 0,400 | 0,100 | 132.00 | 1.65 | - |
| 12 / 305 | 310.00 | 0,100 | 0,070 | 158.00 | 2.00 | - |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
