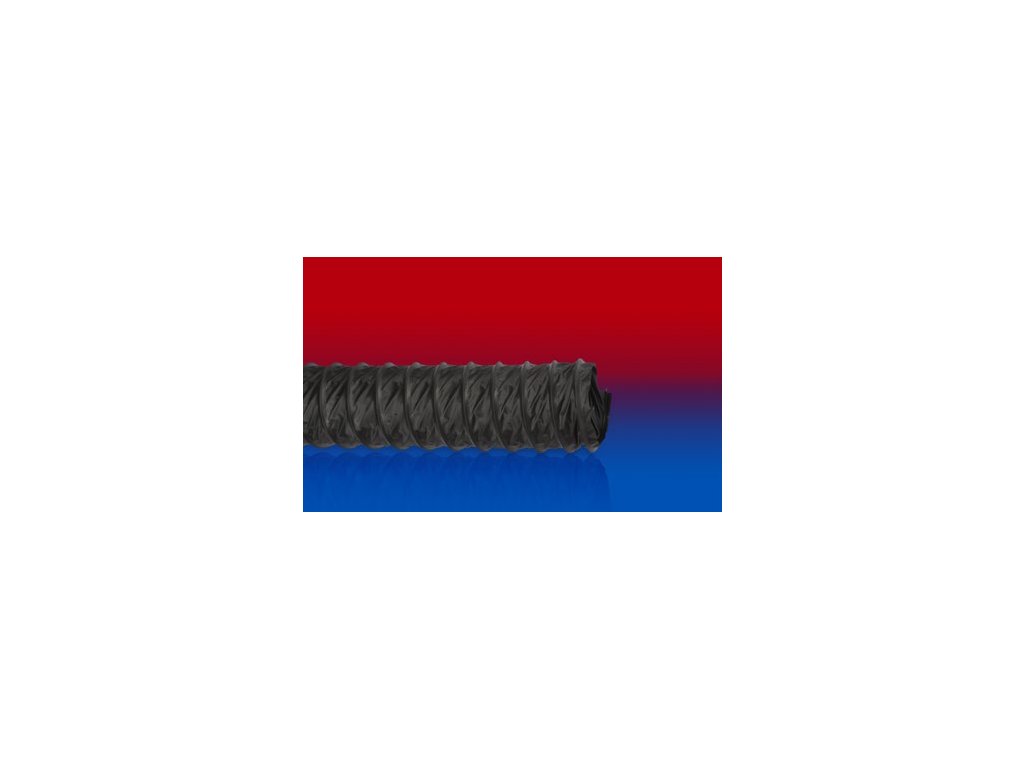

PROTAPE® PVC 371 BLACK (XLD)
Kód: 8580/75- 8580/82M 8580/100 8580/125 8580/150 8580/160 8580/178 8580/200 8580/254 8580/305 8580/315 8580/356 8580/405 8580/457 8580/508 8580/610 Zvolte variantuDetailní popis produktu
APLIKACE
- flexibilní hadice na vzduch
- Ventilace, větrání a odvětrávání, klimatizace, vytápění a topení
VLASTNOSTI
- vyztuženo tkaninou
- super lehká
- velmi ohebná + stlačitelná 6:1
- samozhášecí dle: EN13501-1:2018, B-s1, d0
- odpovídá směrnici RoHS
TEPLOTNÍ ROZSAH
- 0°C až 75°C
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
KONSTRUKCE
- PROTAPE® hadice
- 1. Tlak max. 200 mm H2O; Rychlost vzduchu max. 20 m/s; Poloměr ohybu 0,6 x ID
| Vnitřní průměr (IN/MM) | Vnější průměr (MM) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 3 / 75-76 | 77.60 | 46.00 | 0.13 | 10 |
| - / 82 | 84.96 | 49.00 | 0.16 | 10 |
| 4 / 100-102 | 105.00 | 61.00 | 0.16 | 10 |
| 5 / 125-127 | 130.00 | 76.00 | 0.20 | 10 |
| 6 / 150-152 | 155.36 | 91.00 | 0.25 | 10 |
| 6,3 / 160 | 163.40 | 96.00 | 0.26 | 10 |
| 7 / 178-180 | 183.40 | 108.00 | 0.29 | 5 6 |
| 8 / 200-203 | 206.40 | 122.00 | 0.36 | 10 |
| 10 / 254 | 257.40 | 152.00 | 0.45 | 10 |
| 12 / 305 | 305.40 | 183.00 | 0.54 | 10 |
| - / 315 | 318.40 | 189.00 | 0.49 | 10 |
| 14 / 356 | 359.40 | 214.00 | 0.56 | 10 |
| 16 / 405-406 | 409.40 | 244.00 | 0.63 | 10 |
| 18 / 457 | 461.16 | 274.00 | 0.78 | 10 |
| 20 / 508 | 512.20 | 305.00 | 0.87 | 10 |
| 24 / 610 | 614.20 | 366.00 | 1.04 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
