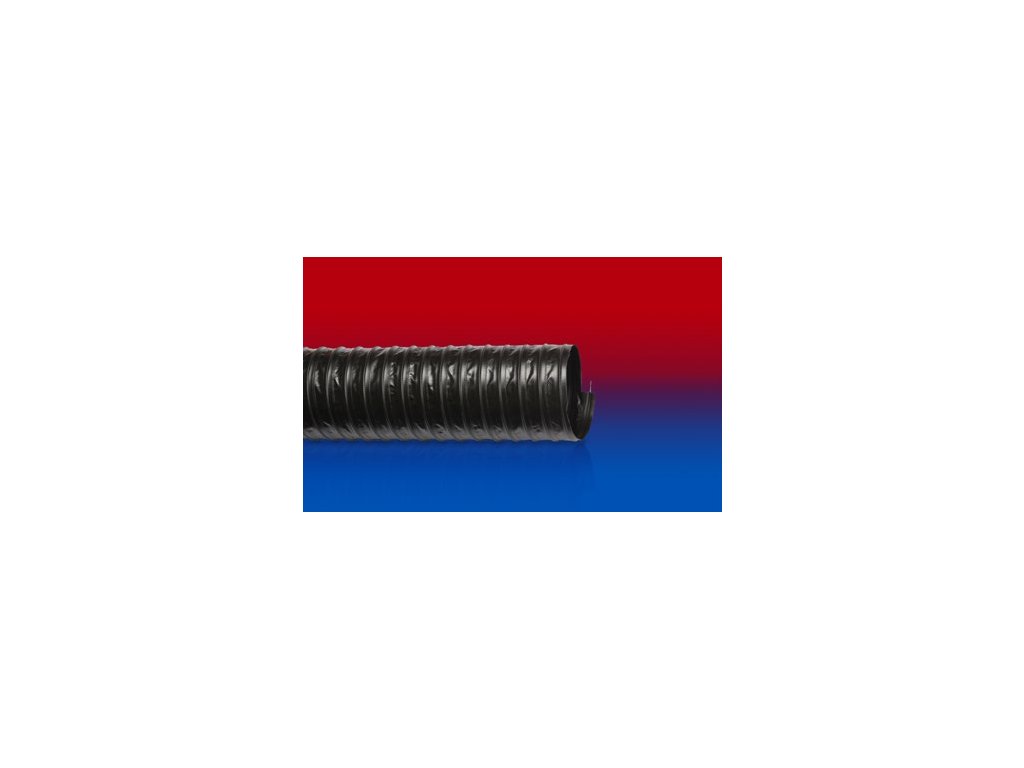

PROTAPE® PVC 371 AS (HD)
Kód: 37100503402 37100603402 37100703402 37100753402 37100803402 37100903402 37101003402 37101103402 37101203402 37101253402 37101403402 37101503402 37101603402 37101803402 37102003402 37102503402 37103003402 37103053402 37103503402 37103563402 37104003402 37104063402 37105003402 37105083402 37106003402 Zvolte variantu
Garance doručení
nepoškozeného zboží
Detailní popis produktu
APLIKACE
- flexibilní hadice na vzduch
- odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy
- galvanická extrakce
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
VLASTNOSTI
- vyztuženo tkaninou
- odolná
- flexibilní
- dobrá odolnost vůči zásadám a kyselinám
- Stěna samozhášecí dle NF P 92-507 M2
- Permanentně antistatická stěna: v souladu s ISO 8031 elektrický a povrchový odpor <10⁹ Ω
- odpovídá směrnici RoHS
TEPLOTNÍ ROZSAH
- -20°C až 90°C
VARIANTY K DODÁNÍ
- černá (standart)
- další průměry a délky jsou k dispozici na vyžádání
KONSTRUKCE
- PROTAPE® hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. Páska s textilní výztuhou; stěna: PVC potažená tkanina
- 3. šířka stěny 0,5 mm cca.
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 2 / 50-51 | 53.30 | 0,410 | 0,175 | 40.80 | 0.39 |
| 2,36 / 60 | 63.30 | 0,340 | 0,130 | 48.00 | 0.44 |
| - / 70 | 73.30 | 0,295 | 0,110 | 56.00 | 0.40 |
| 3 / 75-76 | 78.30 | 0,275 | 0,095 | 60.80 | 0.55 |
| - / 80 | 83.30 | 0,255 | 0,095 | 64.00 | 0.59 |
| 3,5 / 89-90 | 93.30 | 0,230 | 0,085 | 72.00 | 0.65 |
| 4 / 100-102 | 103.70 | 0,205 | 0,060 | 81.60 | 0.66 |
| - / 110 | 113.70 | 0,185 | 0,055 | 88.00 | 0.71 |
| 4,72 / 120 | 123.70 | 0,170 | 0,050 | 96.00 | 0.78 |
| 5 / 125-127 | 128.70 | 0,165 | 0,040 | 101.60 | 0.82 |
| 5,5 / 140 | 143.70 | 0,145 | 0,040 | 112.00 | 0.92 |
| 6 / 150-152 | 153.70 | 0,135 | 0,040 | 121.60 | 1.01 |
| 6,3 / 160 | 163.70 | 0,130 | 0,025 | 128.00 | 1.08 |
| 7 / 178-180 | 183.70 | 0,115 | 0,025 | 144.00 | 1.21 |
| 8 / 200-203 | 204.10 | 0,105 | 0,025 | 162.40 | 1.75 |
| - / 250 | 254.10 | 0,085 | 0,020 | 200.00 | 2.02 |
| - / 300 | 304.10 | 0,070 | 0,010 | 240.00 | 2.25 |
| 12 / 305 | 309.50 | 0,070 | 0,010 | 244.00 | 2.25 |
| - / 350 | 354.50 | - | 0,010 | 280.00 | 2.58 |
| 14 / 356 | 360.90 | - | 0,010 | 284.80 | 2.58 |
| - / 400 | 404.90 | - | 0,005 | 320.00 | 2.72 |
| 16 / 405-406 | 410.90 | - | 0,005 | 324.80 | 2.72 |
| - / 500 | 504.90 | - | 0,005 | 400.00 | 3.12 |
| 20 / 508 | 512.90 | - | 0,005 | 406.40 | 3.12 |
| - / 600 | 604.90 | - | 0,005 | 480.00 | 4.95 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
