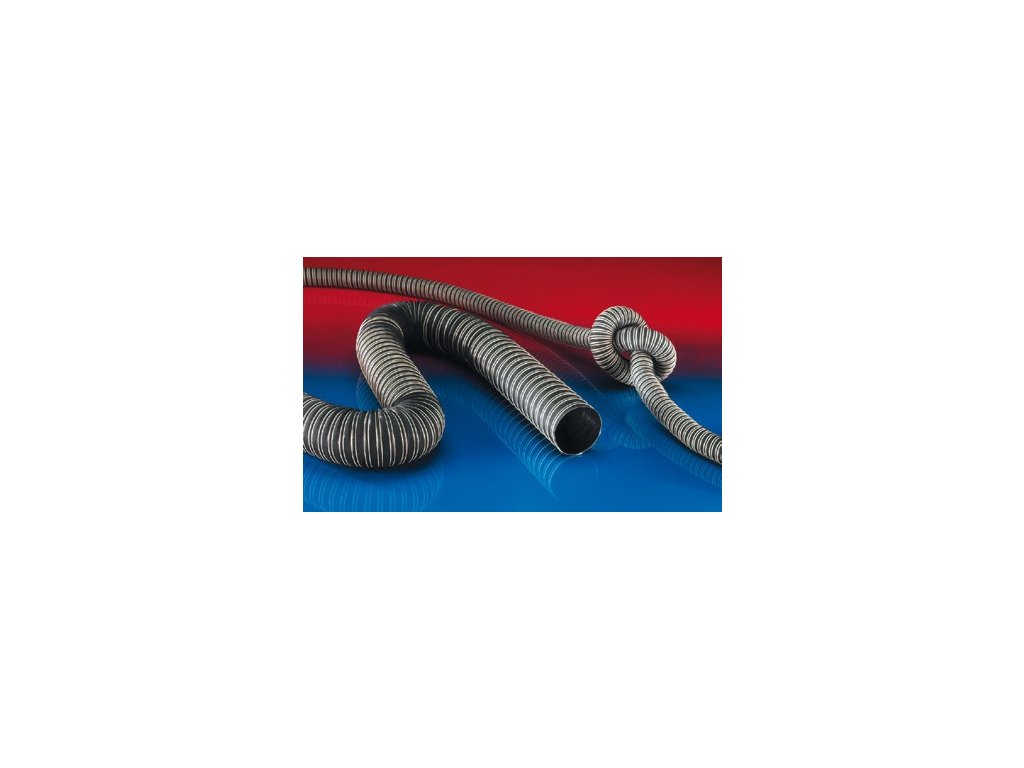

NEO 390 TWO
Kód: 39000132005 39000192005 39000222005 39000252005 39000322005 39000382005 39000412005 39000442005 39000512005 39000572005 39000632005 39000702005 39000762005 39000802005 39000832005 39000892005 39000952005 39001022005 39001082005 39001142005 39001212005 39001272005 39001402005 39001522005 39001602005 39001652005 39001782005 39002032005 39002542005 39003052005 Zvolte variantu
Garance doručení
nepoškozeného zboží
Detailní popis produktu
APLIKACE
- flexibilní hadice na horký a studený vzduch
- granulát/ sušička granulátu, horkovzdušná sušička
- vytlačovací linka/ chladící vzduch u vytlačovací hlavy
- dodávka vzduchu: UV sušička, infračervená sušička
- autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení
VLASTNOSTI
- vyztuženo vláknem
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -35°C až 135°C
- krátkodobě až 150°C
KONSTRUKCE
- Neoprénová hadice
- 1. pružinová ocelová spirála usazená pevně ve stěně hadice
- 2. Páska s textilní výztuhou; stěna: neopren povrstvený skelným vláknem
- 3. vyztuženo drátem
VARIANTY K DODÁNÍ
- další délky jsou k dispozici na vyžádání
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 13 | 16.00 | 3,000 | 0,740 | 10.00 | 0.07 | 4 |
| 3/4 / 19 | 22.00 | 3,000 | 0,730 | 13.00 | 0.11 | - |
| - / 22 | 25.00 | 3,000 | 0,720 | 14.00 | 0.17 | - |
| 1 / 25 | 30.00 | 2,800 | 0,710 | 18.00 | 0.19 | - |
| 1,25 / 32 | 36.00 | 2,700 | 0,650 | 20.00 | 0.28 | - |
| 1,5 / 38 | 43.00 | 2,600 | 0,600 | 24.00 | 0.31 | - |
| - / 41 | 46.00 | 2,600 | 0,590 | 26.00 | 0.32 | 4 |
| 1,75 / 44-45 | 49.00 | 2,600 | 0,580 | 27.00 | 0.32 | - |
| 2 / 50-51 | 56.00 | 2,600 | 0,520 | 31.00 | 0.36 | - |
| 2,25 / 57 | 62.00 | 2,500 | 0,480 | 34.00 | 0.43 | - |
| 2,5 / 63-65 | 68.00 | 2,400 | 0,460 | 37.00 | 0.49 | - |
| - / 70 | 75.00 | 2,100 | 0,440 | 40.00 | 0.54 | - |
| 3 / 75-76 | 81.00 | 2,100 | 0,430 | 43.00 | 0.58 | - |
| - / 80 | 85.00 | 2,100 | 0,420 | 45.00 | 0.61 | - |
| 3,2 / 83 | 88.00 | 2,100 | 0,410 | 47.00 | 0.63 | - |
| 3,5 / 89-90 | 94.00 | 2,000 | 0,400 | 50.00 | 0.69 | - |
| - / 95 | 100.00 | 1,900 | 0,370 | 53.00 | 0.73 | - |
| 4 / 100-102 | 107.00 | 1,900 | 0,350 | 56.00 | 0.77 | - |
| - / 108 | 114.00 | 1,800 | 0,330 | 60.00 | 0.81 | - |
| 4,5 / 114 | 120.00 | 1,500 | 0,300 | 63.00 | 0.85 | - |
| - / 121 | 127.00 | 1,500 | 0,240 | 67.00 | 0.89 | - |
| 5 / 125-127 | 133.00 | 1,400 | 0,230 | 70.00 | 0.93 | - |
| 5,5 / 140 | 146.00 | 1,300 | 0,200 | 76.00 | 1.00 | - |
| 6 / 150-152 | 158.00 | 1,200 | 0,170 | 82.00 | 1.20 | - |
| 6,3 / 160 | 166.00 | 1,100 | 0,160 | 86.00 | 1.28 | 4 |
| 6,5 / 165 | 171.00 | 1,100 | 0,140 | 89.00 | 1.38 | 4 |
| 7 / 178-180 | 184.00 | 1,000 | 0,120 | 95.00 | 1.43 | - |
| 8 / 200-203 | 209.00 | 0,700 | 0,090 | 108.00 | 1.65 | - |
| 10 / 254 | 260.00 | 0,500 | 0,070 | 133.00 | 2.09 | - |
| 12 / 305 | 311.00 | 0,500 | 0,070 | 159.00 | 2.61 | - |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
