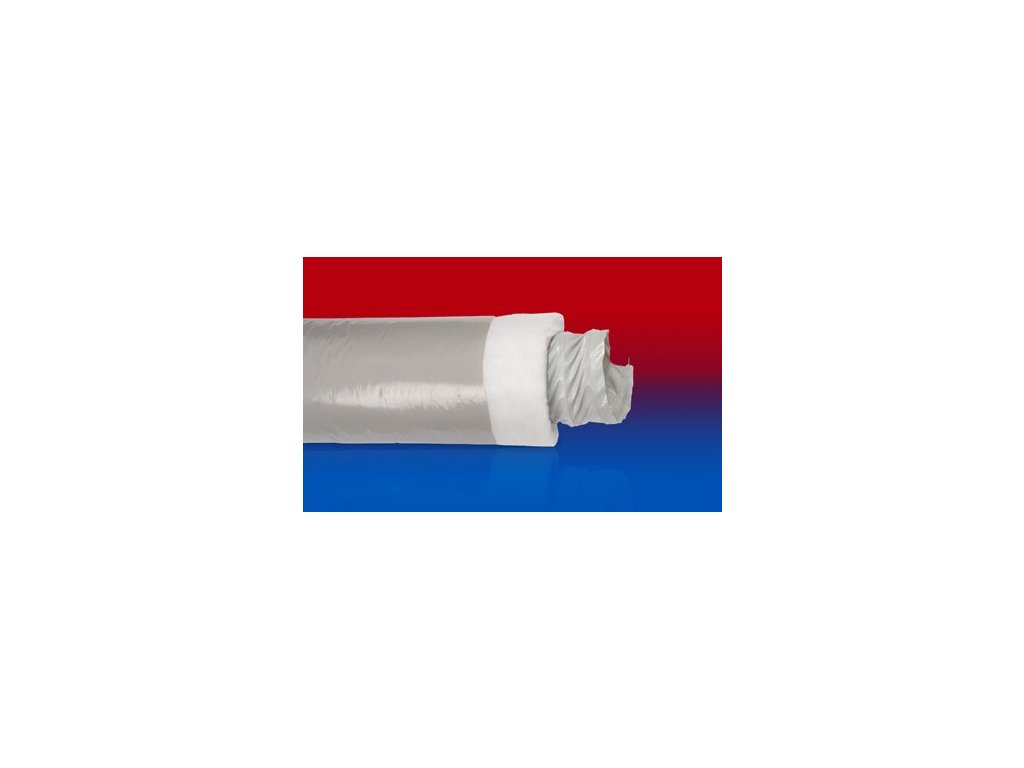

ISODUC PVC 368 GREY
Kód: 8574/75- 8574/82M 8574/100 8574/125 8574/150 8574/160 8574/178 8574/200 8574/254 8574/305 8574/315 8574/356 8574/405 8574/457 8574/508 8574/610 Zvolte variantuDetailní popis produktu
APLIKACE
- flexibilní hadice na vzduch
- Klimatizace
- Tepelná a zvuková izolace
VLASTNOSTI
- vyztuženo tkaninou
- velmi ohebná + stlačitelná 6:1
- izolování
- samozhášecí dle: EN13501-1:2018, B-s1, d0
- odpovídá směrnici RoHS
TEPLOTNÍ ROZSAH
- -10°C až 110°C
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- šedá (standart)
KONSTRUKCE
- PROTAPE® hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. stěna: PVC potažená tkanina
- 3. speciální termo-izolační vrstva; Polyesterová izolace tloušťky 25 mm s hmotností 300 g/m²; Tlak max. 200 mm H2O; Rychlost vzduchu max. 20 m/s; Poloměr ohybu 0,6 x ID
| Vnitřní průměr (IN/MM) | Vnější průměr (MM) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 3 / 75-76 | 126.60 | 46.00 | 0.25 | 10 |
| - / 82 | 132.60 | 49.00 | 0.28 | 10 |
| 4 / 100-102 | 152.60 | 61.00 | 0.31 | 10 |
| 5 / 125-127 | 177.60 | 76.00 | 0.37 | 10 |
| 6 / 150-152 | 202.60 | 91.00 | 0.45 | 10 |
| 6,3 / 160 | 210.60 | 96.00 | 0.47 | 10 |
| 7 / 178-180 | 230.60 | 108.00 | 0.52 | 10 |
| 8 / 200-203 | 253.60 | 122.00 | 0.62 | 10 |
| 10 / 254 | 304.60 | 152.00 | 0.82 | 10 |
| 12 / 305 | 355.60 | 183.00 | 0.92 | 10 |
| - / 315 | 365.60 | 189.00 | 0.88 | 10 |
| 14 / 356 | 406.60 | 214.00 | 1.00 | 10 |
| 16 / 405-406 | 456.60 | 244.00 | 1.12 | 10 |
| 18 / 457 | 507.60 | 274.00 | 1.33 | 10 |
| 20 / 508 | 558.60 | 305.00 | 1.48 | 10 |
| 24 / 610 | 660.60 | 366.00 | 1.77 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
