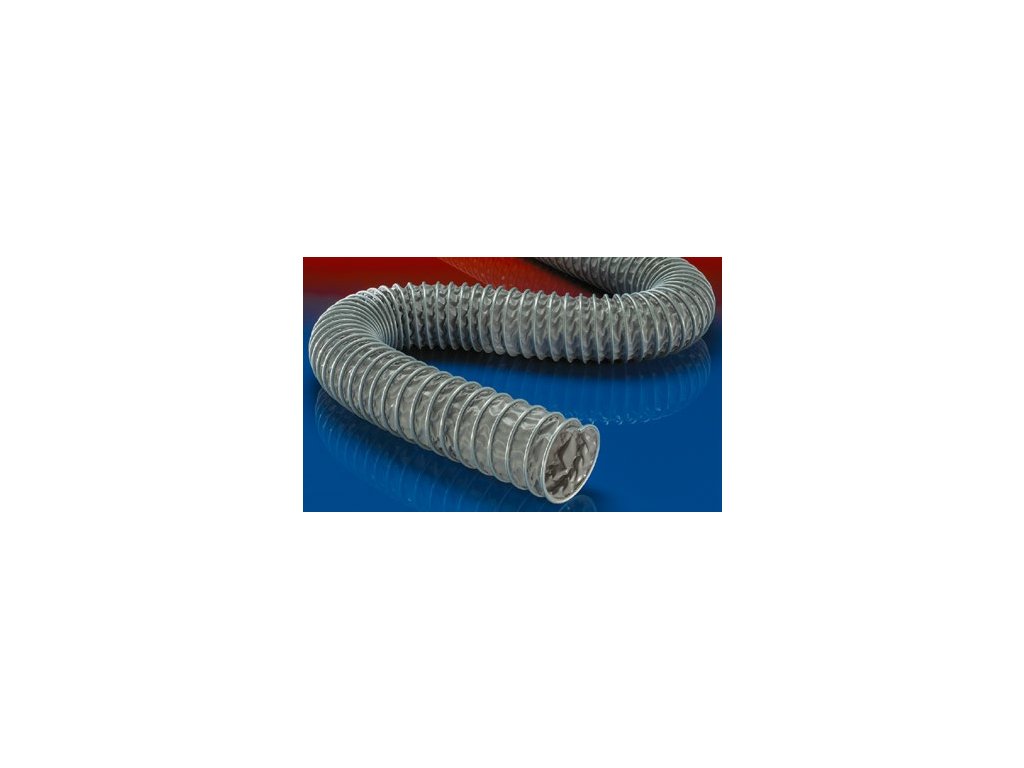

CP PVC 466 HT
Kód: 46600380000 46600400000 46600500000 46600550000 46600600000 46600650000 46600700000 46600750000 46600800000 46600900000 46601000000 46601100000 46601150000 46601200000 46601250000 46601400000 46601500000 46601600000 46601700000 46601750000 46601800000 46602000000 46602150000 46602250000 46602280000 46602500000 46602800000 46603000000 46603050000 46603150000 46603250000 46603500000 46603750000 46604000000 46604060000 46604500000 46604570000 46605000000 46607000000 Zvolte variantu
Garance doručení
nepoškozeného zboží
Detailní popis produktu
APLIKACE
- flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna
- odsávání výparů vznikajících při svařování
- odsávací rameno
VLASTNOSTI
- vyztuženo tkaninou
- ochrana proti opotřebení díky vnějšímu svorkovému profilu
- bezpečně zalisovaná stěna díky svorkovému profilu
- velmi ohebná + stlačitelná
- velmi dobrá odolnost vysokým teplotám
- dobrá odolnost vůči zásadám a kyselinám
- dobrá odolnost vůči chemikáliím
- Stěna samozhášecí dle NF P 92-503 M1
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -10°C až 110°C
- krátkodobě až 120°C
KONSTRUKCE
- CP konstrukce
- 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
- 2. Páska s textilní výztuhou; stěna: PVC potažené skleněné vlákno
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- šedá (standart)
- Nerezová ocel (INOX) svorka
- dvojitá vrstva
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) |
| 1,5 / 38 | 50.00 | 0,900 | 0,370 | 14.00 | 0.23 |
| - / 40 | 52.00 | 0,870 | 0,360 | 15.00 | 0.36 |
| 2 / 50-51 | 62.00 | 0,820 | 0,320 | 18.00 | 0.44 |
| - / 55 | 67.00 | 0,750 | 0,260 | 20.00 | 0.48 |
| 2,36 / 60 | 72.00 | 0,650 | 0,220 | 20.00 | 0.52 |
| 2,5 / 63-65 | 77.00 | 0,590 | 0,200 | 22.00 | 0.55 |
| - / 70 | 82.00 | 0,520 | 0,170 | 22.00 | 0.59 |
| 3 / 75-76 | 87.00 | 0,450 | 0,145 | 24.00 | 0.64 |
| - / 80 | 92.00 | 0,420 | 0,120 | 24.00 | 0.67 |
| 3,5 / 89-90 | 102.00 | 0,350 | 0,105 | 26.00 | 0.75 |
| 4 / 100-102 | 112.00 | 0,300 | 0,090 | 28.00 | 0.55 |
| - / 110 | 122.00 | 0,250 | 0,070 | 30.00 | 0.59 |
| 4,5 / 114-115 | 127.00 | 0,230 | 0,065 | 32.00 | 0.62 |
| 4,72 / 120 | 132.00 | 0,220 | 0,060 | 32.00 | 0.64 |
| 5 / 125-127 | 137.00 | 0,210 | 0,055 | 34.00 | 0.67 |
| 5,5 / 140 | 152.00 | 0,170 | 0,045 | 36.00 | 0.74 |
| 6 / 150-152 | 162.00 | 0,160 | 0,040 | 38.00 | 0.80 |
| 6,3 / 160 | 172.00 | 0,140 | 0,035 | 40.00 | 0.84 |
| - / 170 | 182.00 | 0,130 | 0,030 | 42.00 | 0.90 |
| - / 175 | 187.00 | 0,120 | 0,025 | 44.00 | 0.92 |
| 7 / 178-180 | 192.00 | 0,115 | 0,022 | 44.00 | 0.95 |
| 8 / 200-203 | 212.00 | 0,100 | 0,020 | 48.00 | 0.81 |
| - / 215 | 227.00 | 0,085 | 0,018 | 52.00 | 0.86 |
| - / 225 | 237.00 | 0,080 | 0,016 | 54.00 | 0.90 |
| 9 / 228-229 | 240.00 | 0,080 | 0,015 | 54.00 | 0.92 |
| - / 250 | 262.00 | 0,070 | 0,012 | 58.00 | 1.00 |
| 11 / 280 | 292.00 | 0,060 | 0,010 | 65.00 | 1.12 |
| - / 300 | 312.00 | 0,055 | 0,009 | 68.00 | 1.20 |
| 12 / 305 | 317.00 | 0,055 | 0,010 | 69.00 | 1.22 |
| - / 315 | 327.00 | 0,050 | 0,008 | 71.00 | 1.26 |
| - / 325 | 337.00 | 0,045 | 0,007 | 74.00 | 1.29 |
| - / 350 | 362.00 | 0,040 | 0,006 | 78.00 | 1.39 |
| - / 375 | 387.00 | 0,035 | 0,005 | 83.00 | 1.49 |
| - / 400 | 412.00 | 0,030 | 0,005 | 88.00 | 1.59 |
| 16 / 405-406 | 418.00 | 0,030 | 0,005 | 89.00 | 1.61 |
| - / 450 | 462.00 | 0,025 | 0,004 | 98.00 | 1.78 |
| 18 / 457 | 469.00 | 0,025 | 0,005 | 100.00 | 1.81 |
| - / 500 | 512.00 | 0,020 | 0,003 | 108.00 | 1.98 |
| - / 700 | 712.00 | 0,015 | 0,002 | 148.00 | 2.76 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
