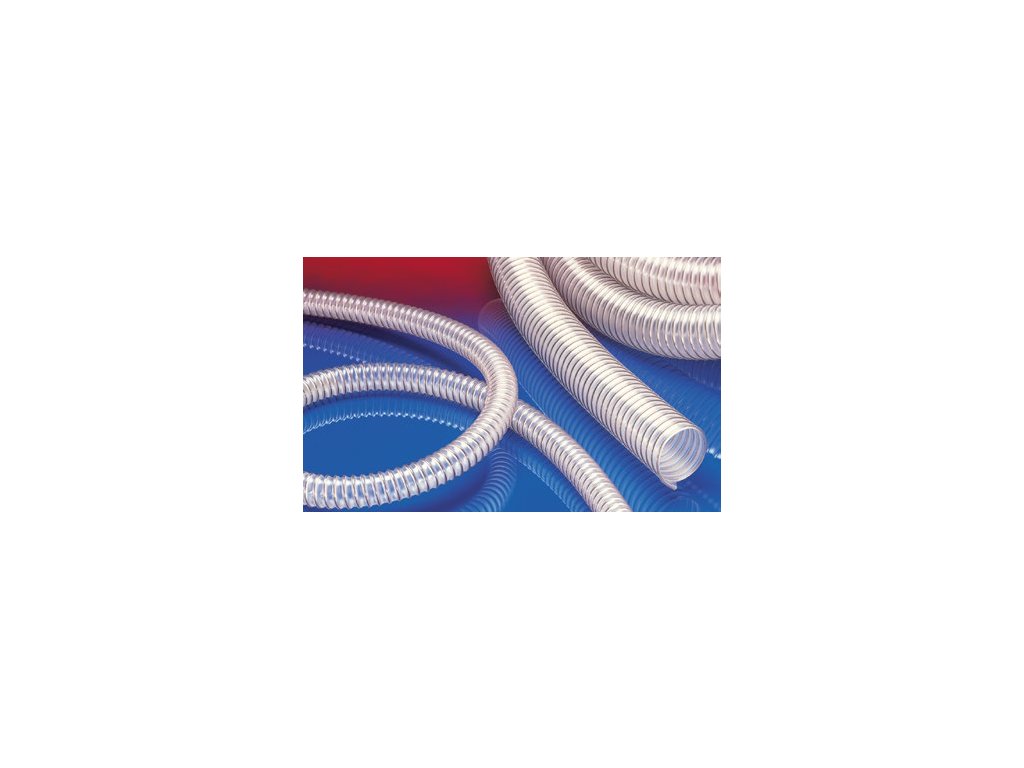

AIRDUC® PUR 355 FOOD (HD)
Kód: 35500131001 35500161001 35500201001 35500221001 35500251001 35500301001 35500321001 35500351001 35500381001 35500401001 35500451001 35500501001 35500551001 35500601001 35500651001 35500701001 35500751001 35500801001 35500901001 35501001001 35501101001 35501151001 35501201001 35501251001 35501301001 35501401001 35501501001 35501601001 35501651001 35501801001 35502001001 35502501001 35503001001 Zvolte variantu
Garance doručení
nepoškozeného zboží
Detailní popis produktu
APLIKACE
- flexibilní hadice s vysokou propustností na vzduch, abrazivní a sypké materiály, brusiva, granulát
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- doprava např. rýže, sušené potraviny, cereálie, sušené mléko, káva, čaj, prášky, semena, mouka, mražené potraviny
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- paletovací lis, lis na tablety
- mixér, sušička, balící stroj, plnění a vyprazdňování pytlů, mlýn
- letiště, letadlo, vagón, vlak, železnice, loď, člun, jachta: vyprazdňování toalet/ likvidace odpadu
- průmyslové vysavače, vysavače
- zemědělský průmysl: pneumatický transport zrna
- živočišná výroba: doprava krmiva
- papírový mlýn, papírový a celulózový průmysl: odpadní vody, odvod vzduchu
- průmyslové mycí stroje: hadice na mytí vodou
VLASTNOSTI
- odolná
- vysoce oděruvzdorná
- zvýšená odolnost vůči tlaku a vakuu
- Kompletní hadice schválena nezávislou testovací laboratoří dle EU-směrnice 10/2011, EC 1935/2004 a EU-směrnice 2015/174, polyuretan potravinářské kvality, odpovídá: FDA 21 CFR 177.2600
- Odpovídá EU-směrnici 10/2011 (potravinové simulanty A, B, C nebo E a D2) a EC 1935/2004
- bez zápachu a chuti
- odolnost vůči mikrobům a hydrolýze
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- velmi dobrá flexibilita při nízkých teplotách
- samozhášecí dle: UL94-V2
- výrobní proces dle. GMP EC 2023/2006
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
- krátkodobě až 125°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: speciální prémiový etér-polyuretan (Pre-PUR®)
- 3. šířka stěny 1,4 - 1,5 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Minimální částka (M) | Výrobní délky (M) |
| - / 13 | 20.00 | 4,500 (8,59) | 1,000 (1,00) | 14.00 | 0.14 | - | 5 |
| 5/8 / 16 | 23.00 | 4,410 (7,14) | 1,000 (1,00) | 15.00 | 0.16 | - | 5 10 |
| - / 20 | 27.00 | 4,250 (6,88) | 1,000 (1,00) | 17.00 | 0.23 | - | 5 15 |
| - / 22 | 29.00 | 3,900 (6,31) | 0,950 (1,00) | 18.00 | 0.25 | - | 5 10 15 |
| 1 / 25 | 32.00 | 3,470 (5,61) | 0,900 (1,00) | 20.00 | 0.28 | - | 5 15 |
| - / 30 | 40.00 | 3,600 (5,82) | 0,880 (1,00) | 25.00 | 0.42 | - | 5 10 15 |
| 1,25 / 32 | 42.00 | 3,395 (5,49) | 0,875 (1,00) | 26.00 | 0.44 | - | 5 15 |
| 1,36 / 35 | 45.00 | 3,125 (5,05) | 0,870 (1,00) | 28.00 | 0.48 | - | 5 10 15 |
| 1,5 / 38 | 48.00 | 2,895 (4,68) | 0,865 (1,00) | 29.00 | 0.52 | - | 20 |
| - / 40 | 50.00 | 2,760 (4,46) | 0,855 (1,00) | 30.00 | 0.54 | - | 5 15 |
| 1,75 / 44-45 | 55.00 | 2,470 (3,99) | 0,845 (1,00) | 33.00 | 0.60 | - | 5 10 |
| 2 / 50-51 | 60.00 | 2,235 (3,61) | 0,835 (1,00) | 35.00 | 0.66 | - | 5 |
| - / 55 | 65.00 | 2,045 (3,30) | 0,790 (1,00) | 38.00 | 0.72 | - | 5 10 |
| 2,36 / 60 | 70.00 | 1,880 (3,03) | 0,730 (1,00) | 40.00 | 0.78 | - | 5 15 |
| 2,5 / 63-65 | 75.00 | 1,740 (2,81) | 0,675 (1,00) | 43.00 | 0.84 | - | 5 |
| - / 70 | 81.00 | 1,620 (2,61) | 0,605 (1,00) | 62.00 | 0.98 | - | 5 |
| 3 / 75-76 | 86.00 | 1,515 (2,45) | 0,555 (1,00) | 66.00 | 1.05 | - | 5 |
| - / 80 | 91.00 | 1,425 (2,30) | 0,505 (1,00) | 69.00 | 1.11 | - | 5 |
| 3,5 / 89-90 | 101.00 | 1,270 (2,05) | 0,385 (0,89) | 76.00 | 1.25 | - | 5 10 |
| 4 / 100-102 | 111.00 | 1,150 (1,85) | 0,355 (0,95) | 83.00 | 1.49 | - | 5 15 |
| - / 110 | 121.00 | 1,045 (1,69) | 0,325 (0,78) | 90.00 | 1.63 | - | 5 15 |
| 4,5 / 114-115 | 126.00 | 1,000 (1,61) | 0,300 (0,71) | 94.00 | 1.68 | - | 5 15 |
| 4,72 / 120 | 131.00 | 0,960 (1,55) | 0,280 (0,65) | 97.00 | 1.77 | - | 5 10 |
| 5 / 125-127 | 136.00 | 0,925 (1,49) | 0,265 (0,60) | 101.00 | 1.84 | - | 5 |
| - / 130 | 141.00 | 0,890 (1,43) | 0,240 (0,56) | 104.00 | 1.91 | - | 10 |
| 5,5 / 140 | 151.00 | 0,825 (1,33) | 0,215 (0,48) | 111.00 | 2.03 | - | 5 |
| 6 / 150-152 | 161.00 | 0,770 (1,24) | 0,180 (0,56) | 118.00 | 2.41 | - | 5 |
| 6,3 / 160 | 171.00 | 0,725 (1,17) | 0,165 (0,49) | 125.00 | 2.56 | - | 5 10 15 |
| 6,5 / 165 | 176.00 | 0,705 (1,13) | 0,160 (0,46) | 129.00 | 2.64 | - | 5 10 |
| 7 / 178-180 | 191.00 | 0,645 (1,04) | 0,135 (0,39) | 139.00 | 2.87 | - | - |
| 8 / 200-203 | 213.00 | 0,580 (0,94) | 0,120 (0,35) | 156.00 | 3.12 | - | - |
| - / 250 | 263.00 | 0,465 (0,75) | 0,075 (0,21) | 191.00 | 3.88 | - | 5 15 |
| - / 300 | 313.00 | 0,390 (0,63) | 0,065 (0,19) | 226.00 | 5.16 | - | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
