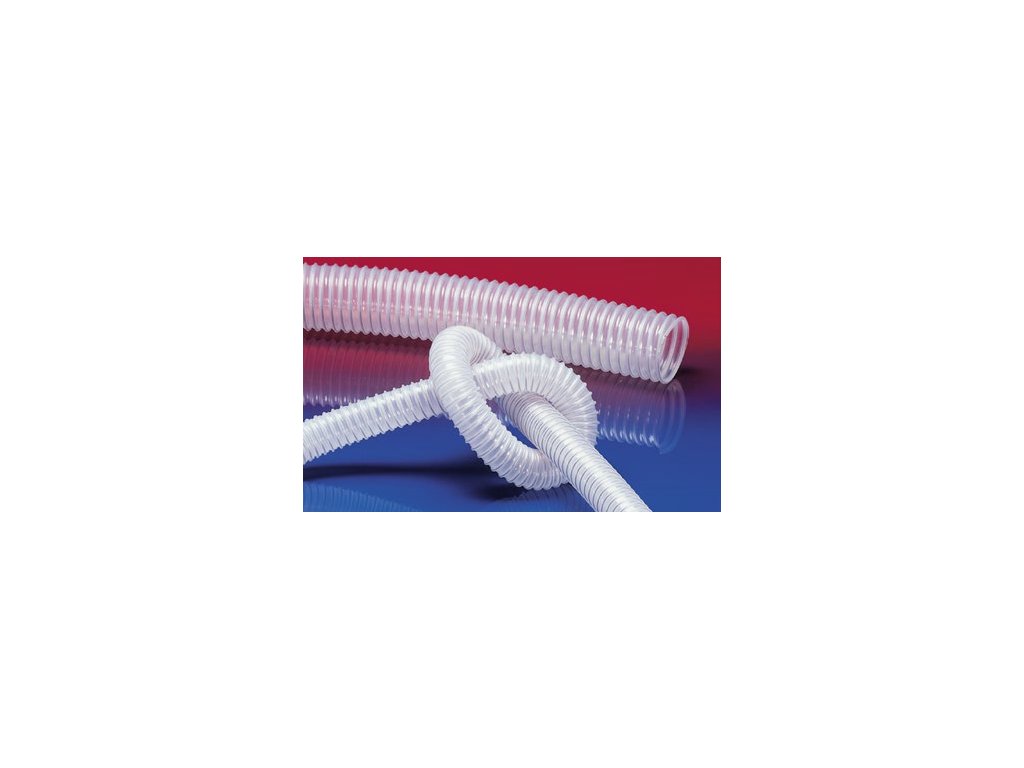

AIRDUC® PE 362 FOOD (MD)
Kód: 8745/25M 8745/28M 8745/30M 8745/32M 8745/38M 8745/40M 8745/50- 8745/55M 8745/60M 8745/63- 8745/70M 8745/75- 8745/80M 8745/89- 8745/100 8745/110 8745/120 8745/125 8745/150 8745/160 8745/200 8745/250 Zvolte variantuDetailní popis produktu
APLIKACE
- flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- doprava např. rýže, sušené potraviny, cereálie, sušené mléko, káva, čaj, prášky, semena, mouka, mražené potraviny
- mixér, sušička, balící stroj, plnění a vyprazdňování pytlů, mlýn
- tabákový průmysl: stroje na výrobu cigaret, doprava tabáku
- galvanická extrakce
- chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
VLASTNOSTI
- středně odolná
- Stěna potravinářské kvality odpovídá: FDA 21 CFR 177.1520 3.1 a 3.2, EU-směrnice 10/2011 a EC 1935/2004
- bez zápachu a chuti
- dobrá odolnost vůči zásadám a kyselinám
- extrémně dobrá odolnost vůči chemikáliím
- výrobní proces dle. GMP EC 2023/2006
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -35°C až 80°C
KONSTRUKCE
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: speciální polyethylen (PE)
- 3. šířka stěny 0,8 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní (standart)
- speciální barva: zcela barevná
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| 1 / 25 | 30.00 | 1,455 | 0,570 | 17.00 | 0.21 | - |
| - / 28 | 34.00 | 1,375 | 0,540 | 20.00 | 0.25 | - |
| - / 30 | 37.00 | 0,980 | 0,520 | 22.00 | 0.21 | 10 |
| 1,25 / 32 | 39.00 | 0,920 | 0,505 | 23.00 | 0.23 | 10 |
| 1,5 / 38 | 45.00 | 0,780 | 0,475 | 26.00 | 0.26 | - |
| - / 40 | 47.00 | 0,740 | 0,460 | 27.00 | 0.28 | - |
| 2 / 50-51 | 57.00 | 0,595 | 0,395 | 32.00 | 0.34 | - |
| - / 55 | 62.00 | 0,540 | 0,350 | 35.00 | 0.37 | 10 |
| 2,36 / 60 | 67.00 | 0,500 | 0,320 | 37.00 | 0.40 | - |
| 2,5 / 63-65 | 72.00 | 0,460 | 0,275 | 40.00 | 0.44 | - |
| - / 70 | 79.00 | 0,430 | 0,230 | 44.00 | 0.56 | - |
| 3 / 75-76 | 84.00 | 0,400 | 0,210 | 47.00 | 0.60 | - |
| - / 80 | 89.00 | 0,375 | 0,200 | 49.00 | 0.64 | - |
| 3,5 / 89-90 | 99.00 | 0,335 | 0,170 | 54.00 | 0.71 | - |
| 4 / 100-102 | 109.00 | 0,300 | 0,135 | 59.00 | 0.79 | - |
| - / 110 | 119.00 | 0,275 | 0,120 | 64.00 | 0.86 | - |
| 4,72 / 120 | 129.00 | 0,250 | 0,115 | 69.00 | 0.94 | 10 |
| 5 / 125-127 | 134.00 | 0,240 | 0,090 | 72.00 | 0.98 | - |
| 6 / 150-152 | 159.00 | 0,200 | 0,090 | 84.00 | 1.16 | 10 |
| 6,3 / 160 | 169.00 | 0,190 | 0,075 | 89.00 | 1.24 | 10 |
| 8 / 200-203 | 210.00 | 0,150 | 0,060 | 110.00 | 1.55 | 10 |
| - / 250 | 260.00 | 0,120 | 0,025 | 135.00 | 1.92 | 10 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
