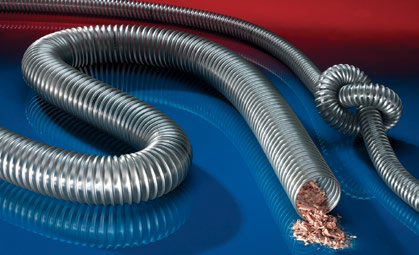

TIMBERDUC® PUR 532 AS (LD)
Antistatická polyuretanová hadice pro dřevařský průmysl, středně těžká, samozhášivá
Detaily produktu
APLIKACE
- odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy
- prostor s nebezpečím výbuchu
- odsávání dřevěného prachu, hoblin, pilin
- pily (výroba nábytku) ,vertikální pily, stroje na zpracování dřeva, brousící stroje na parkety
VLASTNOSTI
- středně odolná
- velmi ohebná + stlačitelná 3:1
- odolná vůči abrazi
- odolnost vůči mikrobům
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- samozhášecí dle: DIN 4102-B1
- Permanentně antistatická stěna: v souladu s ISO 8031 - elektrický a povrchový odpor <10⁹ Ω (v souladu s NFPA 652 10⁸-10⁹ Ω)
- v souladu s ATEX 2014/34/EU (1999/92/EC) a německou TRGS 727: odsávání hořlavého prachu (zóna 22, uvnitř), pro přepravu nehořlavých kapalin, pro použití v zónách 1 a 2 (plyny)
- v souladu s bezpečnostními předpisy německé dřevařské obchodní asociace
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
- krátkodobě až 125°C
KONSTRUKCE
- PROTAPE® hadice
- 1. pružinový ocelový drát integrovaný ve stěně hadice
- 2. stěna: permanentně antistatický prémiový polyuretan (Pre-PUR®) odolný proti agresivním druhům dřeva a konzervačním přípravkům
- 3. šířka stěny 0,6 mm cca.
VARIANTY K DODÁNÍ
- další průměry a délky jsou k dispozici na vyžádání
- transparentní + částečně stříbrná barva (standart)
- speciální barva: částečně barevná, zcela barevná
- zákaznické značení produktu
| Vnitřní průměr (IN/MM) | Průměr (MM) | Tlak dle DIN 26057 (při 50% prodloužení) (BAR) | Podtlak DIN 26057 (axially fixed) (BAR) | Poloměr ohybu (MM) | Hmotnost (KG/M) | Výrobní délky (M) |
| - / 40 | 47.00 | 1,020 | 0,335 | 27.00 | 0.26 | 5 |
| 1,75 / 44-45 | 52.00 | 0,910 | 0,300 | 30.00 | 0.29 | 5 |
| 2 / 50-51 | 58.00 | 0,820 | 0,220 | 33.00 | 0.36 | 5 |
| - / 55 | 63.00 | 0,755 | 0,200 | 36.00 | 0.39 | 5 |
| 2,36 / 60 | 68.00 | 0,685 | 0,180 | 38.00 | 0.43 | 5 |
| 2,5 / 63-65 | 73.00 | 0,635 | 0,165 | 41.00 | 0.47 | 5 |
| - / 70 | 78.00 | 0,590 | 0,155 | 43.00 | 0.50 | 5 |
| 3 / 75-76 | 83.00 | 0,550 | 0,145 | 46.00 | 0.53 | 5 |
| - / 80 | 88.00 | 0,515 | 0,135 | 48.00 | 0.57 | - |
| 3,5 / 89-90 | 98.00 | 0,460 | 0,120 | 53.00 | 0.63 | 5 |
| 4 / 100-102 | 108.00 | 0,415 | 0,080 | 58.00 | 0.66 | - |
| - / 110 | 118.00 | 0,375 | 0,070 | 63.00 | 0.73 | 5 |
| 4,72 / 120 | 128.00 | 0,345 | 0,065 | 68.00 | 0.79 | - |
| 5 / 125-127 | 133.00 | 0,335 | 0,065 | 71.00 | 0.82 | - |
| - / 130 | 138.00 | 0,320 | 0,060 | 73.00 | 0.85 | 5 |
| 5,5 / 140 | 148.00 | 0,295 | 0,055 | 78.00 | 0.92 | 5 |
| 6 / 150-152 | 158.00 | 0,275 | 0,055 | 83.00 | 0.98 | - |
| 6,3 / 160 | 168.00 | 0,260 | 0,050 | 88.00 | 1.04 | 5 |
| 7 / 178-180 | 188.00 | 0,230 | 0,045 | 98.00 | 1.17 | 5 |
| 8 / 200-203 | 208.00 | 0,210 | 0,030 | 108.00 | 1.54 | - |
| - / 225 | 233.00 | 0,185 | 0,025 | 121.00 | 1.75 | 5 |
| - / 250 | 258.00 | 0,165 | 0,025 | 133.00 | 1.90 | - |
| 11 / 280 | 288.00 | 0,150 | 0,020 | 148.00 | 2.15 | 5 |
| - / 300 | 309.00 | 0,140 | 0,020 | 159.00 | 2.53 | 5 |
| - / 315 | 324.00 | 0,135 | 0,020 | 167.00 | 2.65 | 5 |
| - / 350 | 359.00 | 0,120 | 0,020 | 184.00 | 2.95 | 5 |
| - / 400 | 409.00 | 0,105 | 0,015 | 209.00 | 3.36 | 5 |
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
