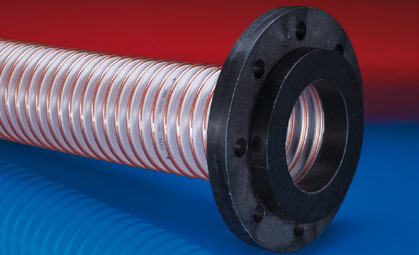

CONNECT 244
Závitová příruba s dílem pro lícování protilehlých přírub dle DIN 2632/2633, rozteč otvorů dle DIN-EN 1092-1
Detaily produktu
VLASTNOSTI
- snadná a rychlá instalace
- znovu použitelná (verze se závitem)
- plynotěsná a vodotěsná díky pevně zalitým koncovkám
- vysoce oděruvzdorná
- odolnost vůči mikrobům a hydrolýze
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
KONSTRUKCE
- volná příruba: polypropylen (PP) s ocelovým jádrem
- 1. stěna: speciální prémiový éter-polyuretan (Pre-PUR®)
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
- speciální barva: zcela barevná
- plynotěsná a vodotěsná díky pevně zalitým koncovkám
VHODNÉ PRO HADICE
- AIRDUC®: 345 + 357; 350 (AS / AS BLACK / FOOD-AS); 351 + 355 + 356 (FOOD / INOX FOOD-AS / EC); 355 + 356 AS;
TIMBERDUC®: 533 AS
SE ZÁVITEM; VHODNÝ PRO HADICE 350, 351, 355, 533, 341, 345
| Vhodné pro hadice Ø (MM) | Ø spojovacích otvorů (MM) | Spojovací otvory (MM) | Celková délka (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 51,2 | 125 | 4x18 | 66 | 1,110 | 50 |
| 82,5 | 160 | 8x18 | 76 | 1,740 | 80 |
| 100,8 | 180 | 8x18 | 84 | 2,030 | 100 |
| 126,0 | 210 | 8x18 | 100 | 3,190 | 125 |
| 151,0 | 240 | 8x22 | 114 | 4,320 | 150 |
| 207,3 | 295 | 8x22 | 132 | 6,380 | 200 |
| 254,4 | 350 | 12x22 | 145 | 9,750 | 250 |
| 309,7 | 400 | 12x22 | 155 | 13,040 | 300 |
SE ZÁVITEM; VHODNÝ PRO HADICI 356
| Vhodné pro hadice Ø (MM) | Ø spojovacích otvorů (MM) | Spojovací otvory (MM) | Celková délka (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 51,2 | 125 | 4x18 | 66 | 1,110 | 50 |
| 82,5 | 160 | 8x18 | 76 | 1,740 | 80 |
| 100,8 | 180 | 8x18 | 84 | 2,030 | 100 |
| 126,0 | 210 | 8x18 | 100 | 3,190 | 125 |
| 151,0 | 240 | 8x22 | 114 | 4,320 | 150 |
| 207,3 | 295 | 8x22 | 132 | 6,380 | 200 |
| 254,4 | 350 | 12x22 | 145 | 9,750 | 250 |
| 309,7 | 400 | 12x22 | 155 | 13,040 | 300 |
KONCOVKA ZALITÁ PLASTEM; (ZVOLTE HADICI SAMOSTATNĚ)
| Vhodné pro hadice Ø (MM) | Ø spojovacích otvorů (MM) | Spojovací otvory (MM) | Celková délka (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 51,2 | 125 | 4x18 | 66 | 1,110 | 50 |
| 82,5 | 160 | 8x18 | 76 | 1,740 | 80 |
| 100,8 | 180 | 8x18 | 84 | 2,030 | 100 |
| 126,0 | 210 | 8x18 | 100 | 3,190 | 125 |
| 151,0 | 240 | 8x22 | 114 | 4,320 | 150 |
| 207,3 | 295 | 8x22 | 132 | 6,380 | 200 |
| 254,4 | 350 | 12x22 | 145 | 9,750 | 250 |
| 309,7 | 400 | 12x22 | 155 | 13,040 | 300 |
SE ZÁVITEM; VHODNÝ PRO HADICI 357
| Vhodné pro hadice Ø (MM) | Ø spojovacích otvorů (MM) | Spojovací otvory (MM) | Celková délka (MM) | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 100,8 | 180 | 8x18 | 84 | 2,030 | 100 |
| 126,0 | 210 | 8x18 | 100 | 3,190 | 127 |
| 151,0 | 240 | 8x22 | 114 | 4,320 | 152 |
Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
