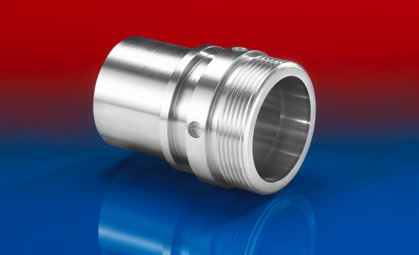

CONNECT THREAD FITTING 234
Adaptér se závitem
Detaily produktu
APLIKACE
- potravinářský průmysl a farmaceutický průmysl: potraviny, léky
- vakuový dopravník, vakuová násypka, sací dopravník, vakuová plnička
- paletovací lis, lis na tablety
VLASTNOSTI
- se závitem dle DIN ISO 228
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
TEPLOTNÍ ROZSAH
- -40°C až 90°C
VARIANTY K DODÁNÍ
- Další průměry k dispozici na vyžádání
- plynotěsná a vodotěsná díky pevně zalitým koncovkám
VHODNÉ PRO HADICE
- AIRDUC®: 350 (AS / AS BLACK / FOOD-AS); 351 + 355 + 356 (FOOD / INOX FOOD-AS / EC); 355 + 356 (AS/ HT);
TIMBERDUC®: 533 AS
ADAPTÉR SE ZÁVITEM DIN ISO 228; HLINÍK; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Matice | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | G1 | 0,120 | Ø 25 |
| 32 | G1 1/4 | 0,160 | Ø 32 |
| 38 | G1 1/2 | 0,180 | Ø 38 |
| 40 | G1 1/2 | 0,210 | Ø 40 |
| 75 | G3 | 0,400 | Ø 76 |
| 80 | G3 | 0,480 | Ø 80 |
| 100 | G4 | 0,700 | Ø 101 |
ADAPTÉR SE ZÁVITEM DIN ISO 228; GALVANICKÁ OCEL; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Matice | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | G1 | 0,360 | Ø 25 |
| 32 | G1 1/4 | 0,450 | Ø 32 |
| 40 | G1 1/2 | 0,610 | Ø 40 |
| 65 | G2 1/2 | 0,896 | Ø 65 |
| 80 | G3 | 1,400 | Ø 80 |
| 100 | G4 | 2,030 | Ø 101 |
ADAPTÉR SE ZÁVITEM DIN ISO 228; NEREZOVÁ OCEL 1.4301 (RAŽENÁ) = AISI 304; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Matice | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | G1 | 0,360 | Ø 25 |
| 38 | G1 1/2 | 0,520 | Ø 38 |
| 40 | G1 1/2 | 0,610 | Ø 40 |
| 50 | G2 | 0,850 | Ø 51 |
| 65 | G2 1/2 | 0,896 | Ø 65 |
| 75 | G3 | 1,000 | Ø 76 |
| 80 | G3 | 1,400 | Ø 80 |
| 100 | G4 | 2,030 | Ø 101 |
ADAPTÉR SE ZÁVITEM DIN ISO 228; NEREZOVÁ OCEL 1.4404 (RAŽENÁ) = AISI 316L; (ZVOLTE HADICI,ADAPTÉR A KONCOVKY SAMOSTATNĚ)
| Velikost (MM) | Matice | Hmotnost (KG/PCS) | Vhodné pro hadice o vnitřním Ø (MM) |
| 25 | G1 | 0,360 | Ø 25 |
| 32 | G1 1/4 | 0,450 | Ø 32 |
| 40 | G1 1/2 | 0,610 | Ø 40 |
| 50 | G2 | 0,850 | Ø 51 |
| 65 | G2 1/2 | 0,896 | Ø 65 |
| 75 | G3 | 1,000 | Ø 76 |
| 80 | G3 | 1,400 | Ø 80 |
| 100 | G4 | 2,030 | Ø 101 |
Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
